DESCRIPCIÓN DEL PRODUCTO

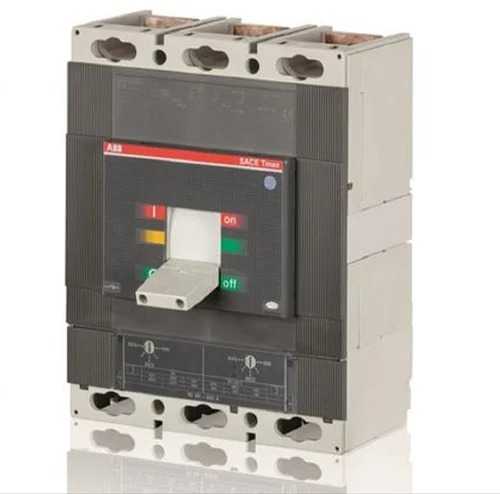

ASEA BROWN BOVERI 1SDA013405R1 - Interruptor Automático de Caja Moldeada
El ABB 1SDA013405R1 es un interruptor automático de caja moldeada tripolar de la serie SACE Tmax XT2N, diseñado para la protección contra sobrecorriente y cortocircuito en sistemas de distribución eléctrica industrial. Integra una unidad de disparo termomagnética fija (TMD) para una interrupción confiable de fallas, lo que lo hace adecuado para aplicaciones que requieren una protección robusta del circuito en centros de control de motores, cuadros eléctricos y maquinaria general.
Especificaciones Técnicas:
- SERIE/FAMILIA: SACE Tmax XT2N
- TIPO DE COMPONENTE: Interruptor Automático de Caja Moldeada (MCCB)
- ESPECIFICACIONES ELÉCTRICAS:
- CORRIENTE NOMINAL: 160A
- POLOS: Tripolar
- TENSIÓN NOMINAL: Hasta 690VAC (típico para la serie XT2N)
- PODER DE INTERRUPCIÓN (Icu): 36kA a 400/415VAC (estándar para XT2N)
- FRECUENCIA: 50/60Hz
- MECÁNICAS/FÍSICAS:
- TAMAÑO DEL BASTIDOR: XT2
- TIPO DE MONTAJE: Frontal Fijo (F F)
- FACTOR DE FORMA: Caja Moldeada Compacta
- INTERFAZ/CONTROL:
- TIPO DE UNIDAD DE DISPARO: Disparador Termomagnético (TMD)
- CARACTERÍSTICAS DE DISPARO: Umbrales de disparo térmico y magnético fijos (típicamente 10xIn para el magnético)
- RETROALIMENTACIÓN: Indicador de disparo mecánico
- AMBIENTALES/MONTAJE:
- GRADO DE PROTECCIÓN IP: IP20 (terminales), IP40 (frontal, cuando está encerrado)
- MÉTODO DE ENFRIAMIENTO: Convección Natural del Aire
- ESTILO DE MONTAJE: Montaje en panel, instalación fija
- COMPATIBILIDAD/APLICACIÓN:
- APLICACIONES OBJETIVO: Distribución de energía industrial, protección de motores, protección de transformadores, protección de maquinaria general
- COMPATIBILIDAD: Se integra con contactos auxiliares, disparadores de derivación y disparadores de mínima tensión de la serie ABB SACE Tmax XT
