DESCRIPCIÓN DEL PRODUCTO

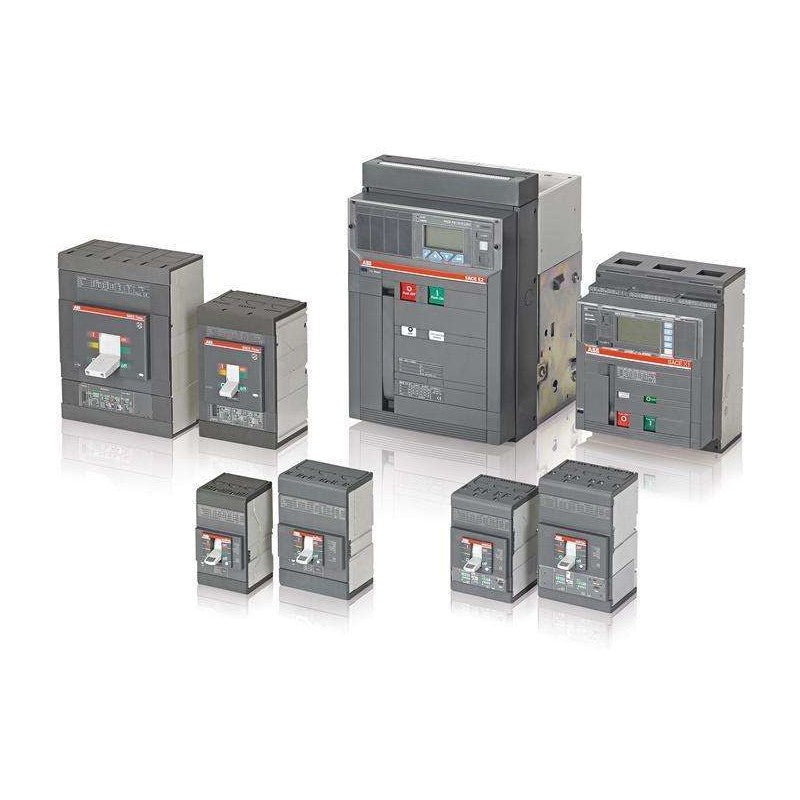

ASEA BROWN BOVERI 1SDA060289R1 - Interruptor automático de caja moldeada
Este es un interruptor automático de caja moldeada (MCCB) ABB Tmax XT2N con una corriente nominal de 160A. Cuenta con una configuración de 3 polos y una unidad de disparo termomagnética (TMD) fija para una protección fiable contra sobrecargas y cortocircuitos en sistemas de distribución de energía industrial. Diseñado para instalación fija con terminales frontales, proporciona protección esencial del circuito para diversas aplicaciones, incluyendo circuitos de motor, transformadores y distribución general de carga.
Especificaciones Técnicas:
- SERIE/FAMILIA: Tmax XT2
- TIPO DE COMPONENTE: Interruptor automático de caja moldeada (MCCB)
- ESPECIFICACIONES ELÉCTRICAS:
- CORRIENTE NOMINAL (In): 160A
- POLOS: 3
- TIPO DE UNIDAD DE DISPARO: Termomagnético (TMD)
- CAPACIDAD DE RUPTURA: Estándar (tipo N)
- TENSIÓN OPERATIVA NOMINAL (Ue): Hasta 690VAC
- FRECUENCIA: 50/60 Hz
- MECÁNICAS/FÍSICAS:
- TAMAÑO DEL BASTIDOR: XT2
- TIPO DE MONTAJE: Fijo
- TIPO DE TERMINALES: Frontales
- INTERFAZ/CONTROL:
- FUNCIONES DE PROTECCIÓN: Sobrecarga (Térmica), Cortocircuito (Magnética)
- INDICACIÓN DE DISPARO: Bandera mecánica
- PROVISIÓN DE ACCESORIOS: Compatible con contactos auxiliares opcionales, disparadores de derivación y disparadores de mínima tensión
- AMBIENTALES/MONTAJE:
- GRADO DE PROTECCIÓN IP: IP20 (terminales) cuando se instala en un envolvente adecuado
- MÉTODO DE ENFRIAMIENTO: Convección natural del aire
- ESTILO DE MONTAJE: Montaje en panel, fijo
- COMPATIBILIDAD/APLICACIÓN:
- APLICACIONES: Distribución de energía industrial, protección de motores, protección de generadores, protección de transformadores, protección general de circuitos
- NORMAS: IEC 60947-2
