DESCRIPCIÓN DEL PRODUCTO

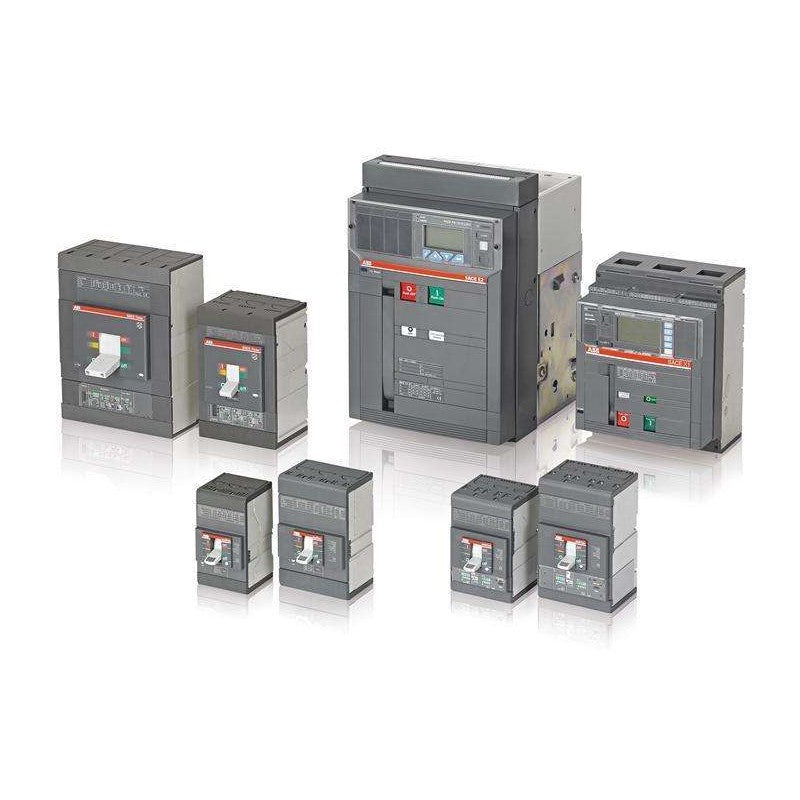

ASEA BROWN BOVERI 1SDA072078R1 - Interruptor automático de caja moldeada
Este es un interruptor automático de caja moldeada de 3 polos de la serie SACE Tmax XT2N, con una corriente nominal de 160A, equipado con una unidad de disparo termomagnética (TMD) fija. Está diseñado para una robusta protección contra sobrecorriente y cortocircuito en sistemas de distribución de energía industrial, centros de control de motores y aplicaciones de protección de carga general, asegurando la integridad confiable del sistema eléctrico y la seguridad operativa. La unidad cuenta con terminales frontales y una configuración de montaje fija para una integración sencilla en cuadros eléctricos y paneles de control.
Especificaciones Técnicas:
- SERIE/FAMILIA: SACE Tmax XT2N
- TIPO DE COMPONENTE: Interruptor automático de caja moldeada (MCCB)
- ESPECIFICACIONES ELÉCTRICAS:
- CORRIENTE NOMINAL (In): 160A
- POLOS: 3-polos
- TIPO DE UNIDAD DE DISPARO: Termomagnético (TMD)
- TENSIÓN OPERATIVA NOMINAL (Ue): Hasta 690VAC
- TENSIÓN DE AISLAMIENTO NOMINAL (Ui): 1000V
- TENSIÓN NOMINAL SOPORTADA AL IMPULSO (Uimp): 8kV
- FRECUENCIA NOMINAL: 50/60 Hz
- PODER DE CORTE ÚLTIMO DE CORTOCIRCUITO NOMINAL (Icu): 36kA a 400VAC
- PODER DE CORTE DE SERVICIO DE CORTOCIRCUITO NOMINAL (Ics): 36kA a 400VAC
- MECÁNICAS/FÍSICAS:
- TIPO DE MONTAJE: Fijo
- TIPO DE TERMINALES: Terminales frontales
- TAMAÑO DE BASTIDOR: XT2
- NÚMERO DE POLOS: 3
- INTERFAZ/CONTROL:
- AJUSTABILIDAD DE LA UNIDAD DE DISPARO: Térmico fijo, magnético fijo
- INDICADORES: Bandera de indicación de disparo mecánico
- AMBIENTALES/MONTAJE:
- GRADO DE PROTECCIÓN IP: IP20 (terminales)
- TEMPERATURA DE FUNCIONAMIENTO: -25 a +70 grados C
- TEMPERATURA DE ALMACENAMIENTO: -40 a +85 grados C
- POSICIÓN DE MONTAJE: Vertical u Horizontal
- COMPATIBILIDAD/APLICACIÓN:
- APLICACIONES INDUSTRIALES: Distribución de energía, protección de motores, protección de generadores, integración en paneles de control, sistemas HVAC, protección de carga general
- NORMAS: IEC 60947-2
