DESCRIPCIÓN DEL PRODUCTO

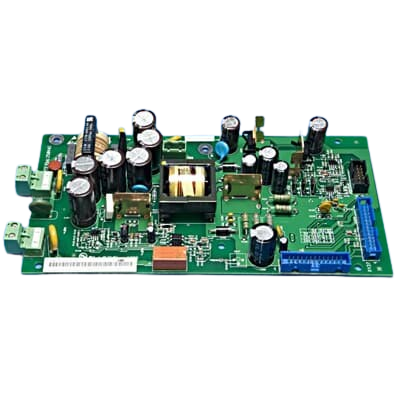

ASEA BROWN BOVERI 42000553 - Módulo de Extensión de E/S Digitales
Este componente funciona como un módulo de expansión de entrada/salida digital, diseñado para su integración dentro de plataformas de automatización industrial compatibles de ASEA BROWN BOVERI. Extiende las capacidades de procesamiento de señales digitales de los sistemas anfitriones, facilitando la conexión y el control de sensores externos, actuadores y señales de control discretas. El módulo está diseñado para un funcionamiento robusto en entornos industriales, proporcionando una mayor flexibilidad del sistema y un control preciso para diversas aplicaciones de automatización.
Especificaciones Técnicas:
- SERIE/FAMILIA: Sistemas de E/S Modulares (Componente para plataformas ABB Drive/PLC)
- TIPO DE COMPONENTE: Módulo de Extensión de E/S Digitales
- ESPECIFICACIONES ELÉCTRICAS:
- TENSIÓN DE CONTROL NOMINAL: 24VDC
- CONSUMO DE CORRIENTE: 150mA (Típico, solo módulo)
- ENTRADAS DIGITALES: 8x, Configurables como Sink o Source
- SALIDAS DIGITALES: 4x, Transistor (configurables PNP/NPN), 0.5A por canal
- AISLAMIENTO: Aislamiento galvánico entre E/S y lógica de control
- MECÁNICAS/FÍSICAS:
- FACTOR DE FORMA: Módulo PCB compacto para montaje en ranura interna
- TERMINACIÓN: Bloques de terminales de tornillo extraíbles para conexiones de E/S
- INTERFAZ/CONTROL:
- INTERFAZ DE BUS INTERNO: Comunicación de backplane propietaria para la integración del sistema anfitrión
- INDICADORES: Indicadores de estado LED para alimentación, estado del módulo y canales de E/S individuales
- AMBIENTALES/MONTAJE:
- GRADO DE PROTECCIÓN IP: IP20 (Protección proporcionada por la carcasa anfitriona)
- TEMPERATURA DE FUNCIONAMIENTO: 0 a 55 grados C
- TEMPERATURA DE ALMACENAMIENTO: -25 a 70 grados C
- ESTILO DE MONTAJE: Montaje en ranura interna dentro de unidades anfitrionas compatibles
- COMPATIBILIDAD/APLICACIÓN:
- COMPATIBILIDAD: Diseñado para la integración con series específicas de variadores industriales ASEA BROWN BOVERI (ej. ACS880, ACQ580) o sistemas PLC modulares.
- APLICACIÓN: Expansión de E/S digitales para control de procesos, automatización de máquinas, integración de sensores y control de actuadores discretos en maquinaria industrial.
