DESCRIPCIÓN DEL PRODUCTO

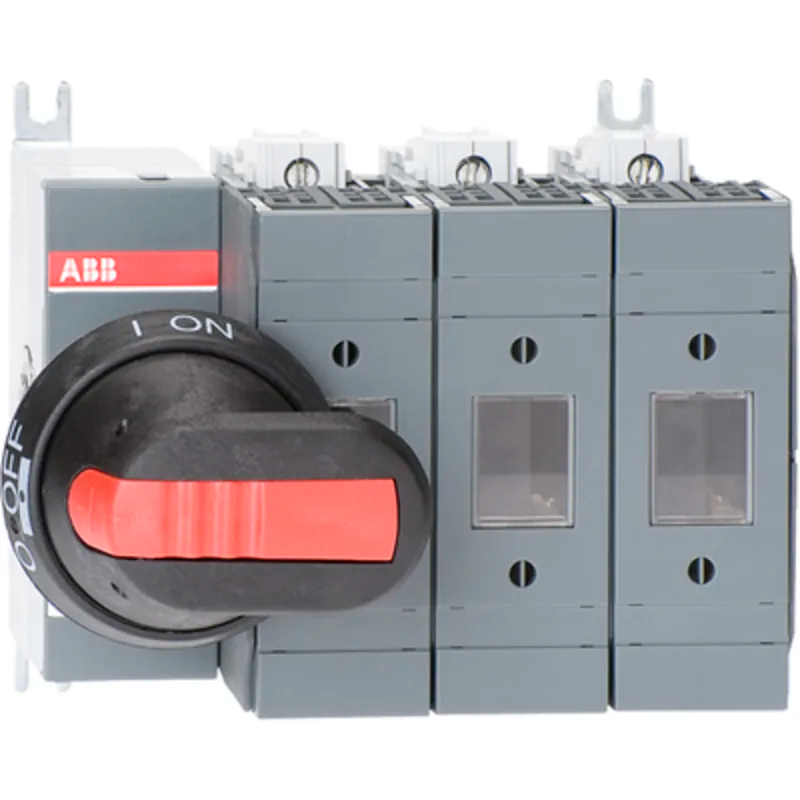

ASEA BROWN BOVERI 1SCA115866R1001 - Interruptor-Seccionador
Este dispositivo es un interruptor-seccionador tripular de 1600A de la serie ABB OT, diseñado para el aislamiento de potencia y el control de circuitos en entornos industriales. Proporciona conmutación y desconexión manuales para circuitos principales, control de motores y aplicaciones de distribución de energía, facilitando la seguridad operativa y los procedimientos de mantenimiento. Diseñado para instalaciones de operación frontal y montaje en base, se integra en diversas configuraciones de paneles y envolventes.
Especificaciones Técnicas:
- SERIE/FAMILIA: Serie OT
- TIPO DE COMPONENTE: Interruptor-Seccionador
- ESPECIFICACIONES ELÉCTRICAS:
- CORRIENTE NOMINAL DE EMPLEO (Ie): 1600 A (AC-21B, AC-22B, AC-23B)
- TENSIÓN NOMINAL DE EMPLEO (Ue): 1000 V AC / 1000 V DC
- NÚMERO DE POLOS: 3
- TENSIÓN NOMINAL DE AISLAMIENTO (Ui): 1000 V
- TENSIÓN NOMINAL SOPORTADA AL IMPULSO (Uimp): 12 kV
- CORRIENTE NOMINAL DE CORTOCIRCUITO SOPORTADA (Icw): 50 kA durante 1s (a 400V)
- MECÁNICAS/FÍSICAS:
- TIPO DE OPERACIÓN: Manual, Operación frontal
- ESTILO DE MONTAJE: Montaje en base
- TIPO DE TERMINALES: Terminales de tornillo
- INTERFAZ/CONTROL:
- MÉTODO DE CONTROL: Operación manual directa
- CONTACTOS AUXILIARES: No incluidos de serie, configurables
- AMBIENTALES/MONTAJE:
- GRADO DE PROTECCIÓN (IP): IP00 (Cuerpo del interruptor)
- TEMPERATURA DEL AIRE AMBIENTE: -25 a +70 grados C (Operación)
- MÉTODO DE ENFRIAMIENTO: Convección natural
- COMPATIBILIDAD/APLICACIÓN:
- SISTEMAS OBJETIVO: Distribución de energía principal, centros de control de motores, maquinaria industrial, sistemas HVAC, circuitos de aislamiento de seguridad.
- FUNCIÓN: Conmutación bajo carga, parada de emergencia, desconexión para mantenimiento.
