DESCRIPCIÓN DEL PRODUCTO

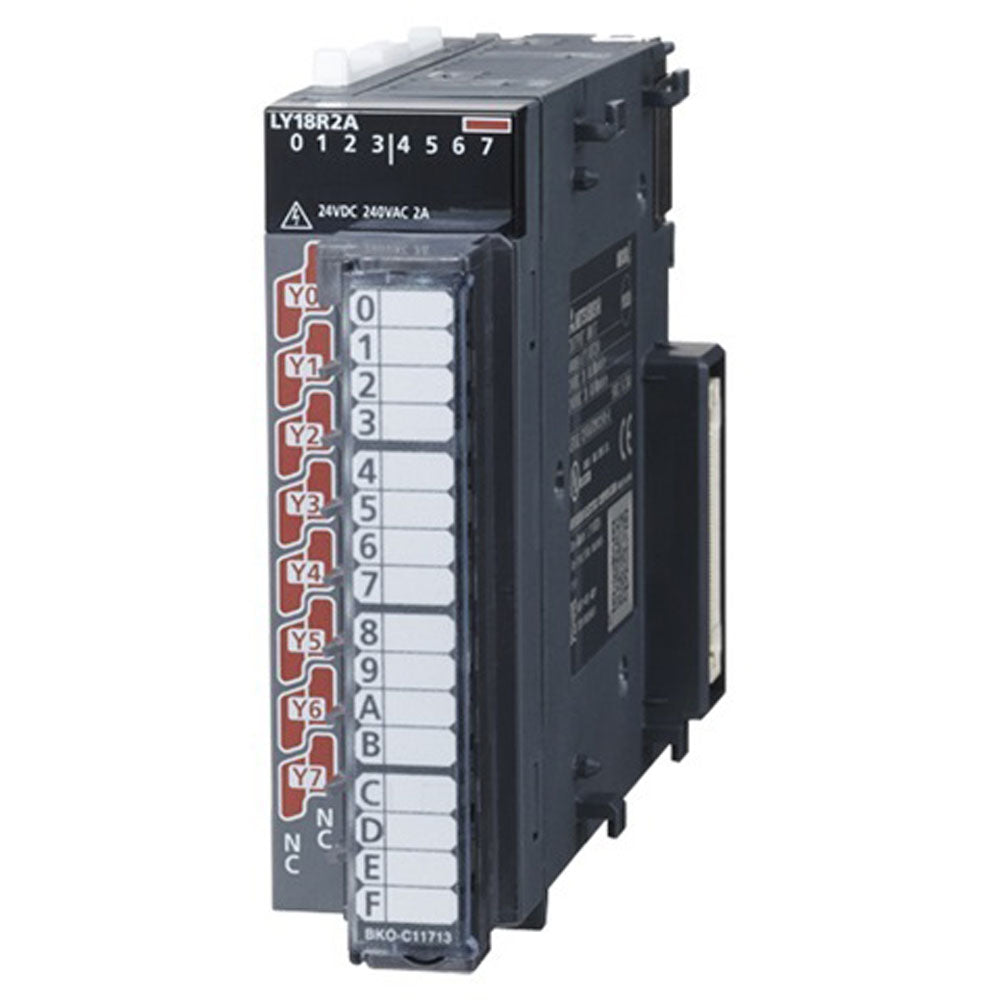

MITSUBISHI LY18R2A - Módulo de Salida de Relé DC
El MITSUBISHI LY18R2A es un módulo de salida digital de relé DC de 16 puntos, diseñado para la plataforma de controladores lógicos programables de la Serie MELSEC-L. Este módulo proporciona capacidades de conmutación aisladas para cargas DC discretas, utilizando relés electromecánicos para controlar dispositivos externos. Está diseñado para sistemas de automatización industrial que requieren un control de salida robusto para componentes como válvulas solenoides, contactores y lámparas indicadoras dentro de la arquitectura MELSEC-L.
Especificaciones Técnicas:
- SERIE/FAMILIA: Serie MELSEC-L
- TIPO DE COMPONENTE: Módulo de Salida Digital de Relé DC
- ESPECIFICACIONES ELÉCTRICAS:
- PUNTOS DE SALIDA: 16 puntos
- TIPO DE SALIDA: Relé (Forma A, SPST-NO)
- TENSIÓN DE CARGA NOMINAL: 12-24VDC
- CORRIENTE MÁXIMA DE CONMUTACIÓN: 2A por punto
- CORRIENTE TOTAL MÁXIMA: 8A por común
- AISLAMIENTO: Aislamiento por optoacoplador entre la salida y el circuito interno
- MECÁNICAS/FÍSICAS:
- FACTOR DE FORMA: Módulo de montaje en rack
- TERMINACIÓN: Bloque de terminales de tornillo extraíble
- INTERFAZ/CONTROL:
- INTERFAZ INTERNA: Bus de backplane MELSEC-L
- INTERFAZ EXTERNA: Terminales de tornillo para cableado de campo
- DIAGNÓSTICO: Indicadores de estado de salida (LED)
- AMBIENTALES/MONTAJE:
- GRADO DE PROTECCIÓN IP: IP20
- MÉTODO DE ENFRIAMIENTO: Convección natural
- ESTILO DE MONTAJE: Montaje directo en la unidad base MELSEC-L
- COMPATIBILIDAD/APLICACIÓN:
- COMPATIBILIDAD: PLCs MITSUBISHI Serie MELSEC-L
- APLICACIÓN: Control de cargas DC discretas, maquinaria industrial, control de procesos, sistemas de automatización de edificios que requieren un aislamiento de relé robusto
