DESCRIPCIÓN DEL PRODUCTO

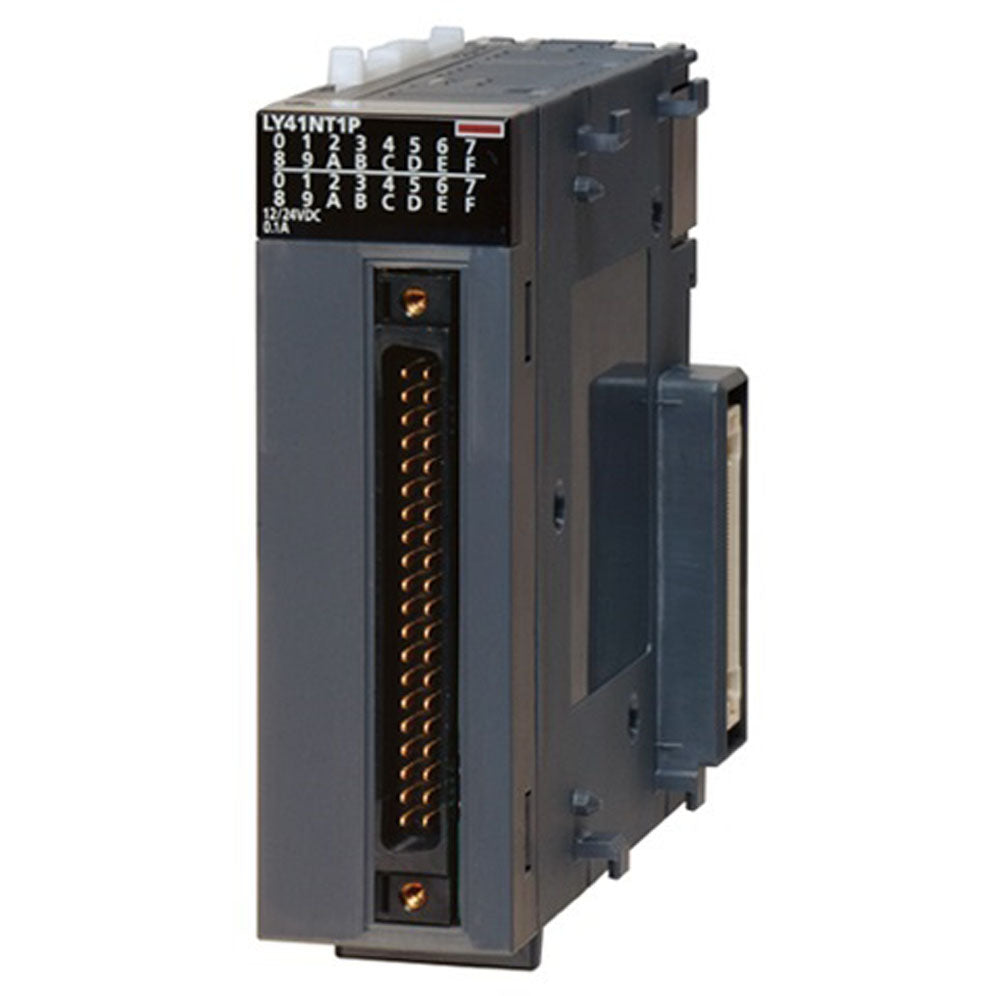

MITSUBISHI LY41NT1P - Módulo de Salida de Transistor DC
Este módulo es una unidad de salida de transistor DC de la serie L de MITSUBISHI, que proporciona 40 salidas NPN tipo "sink" (sumidero) para aplicaciones de control discreto. Se integra en el sistema PLC de la serie L a través del backplane, permitiendo el control directo de cargas externas de 12/24 VDC como relés, contactores y luces indicadoras en entornos de automatización industrial.
Especificaciones Técnicas:
- SERIE/FAMILIA: Serie L
- TIPO DE COMPONENTE: Módulo de Salida de Transistor DC
- ESPECIFICACIONES ELÉCTRICAS:
- TIPO DE SALIDA: NPN (Sink/Sumidero)
- NÚMERO DE SALIDAS: 40 puntos
- TENSIÓN DE CARGA NOMINAL: 12/24 VDC (+10%/-15%)
- CORRIENTE MÁXIMA DE CARGA: 0,1 A por punto, 4 A por común (4 comunes)
- TIEMPO DE RESPUESTA: 0,5 ms (OFF a ON), 1,5 ms (ON a OFF)
- CONSUMO DE CORRIENTE INTERNO: 0,11 A (5 VDC)
- MECÁNICAS/FÍSICAS:
- FACTOR DE FORMA: Unidad de E/S modular para PLC
- CONEXIÓN DE CABLEADO: Interfaz de conector de 40 pines
- INTERFAZ/CONTROL:
- INTERFAZ DEL SISTEMA: Bus de backplane serie L
- AISLAMIENTO: Aislamiento por optoacoplador
- AMBIENTALES/MONTAJE:
- CLASIFICACIÓN IP: IP20
- MÉTODO DE ENFRIAMIENTO: Convección natural del aire
- ESTILO DE MONTAJE: Montaje en carril DIN
- TEMPERATURA DE FUNCIONAMIENTO: 0 a 55 grados C
- COMPATIBILIDAD/APLICACIÓN: PLCs MITSUBISHI serie L, control de salida discreta, maquinaria industrial, sistemas de control de procesos.
