DESCRIPCIÓN DEL PRODUCTO

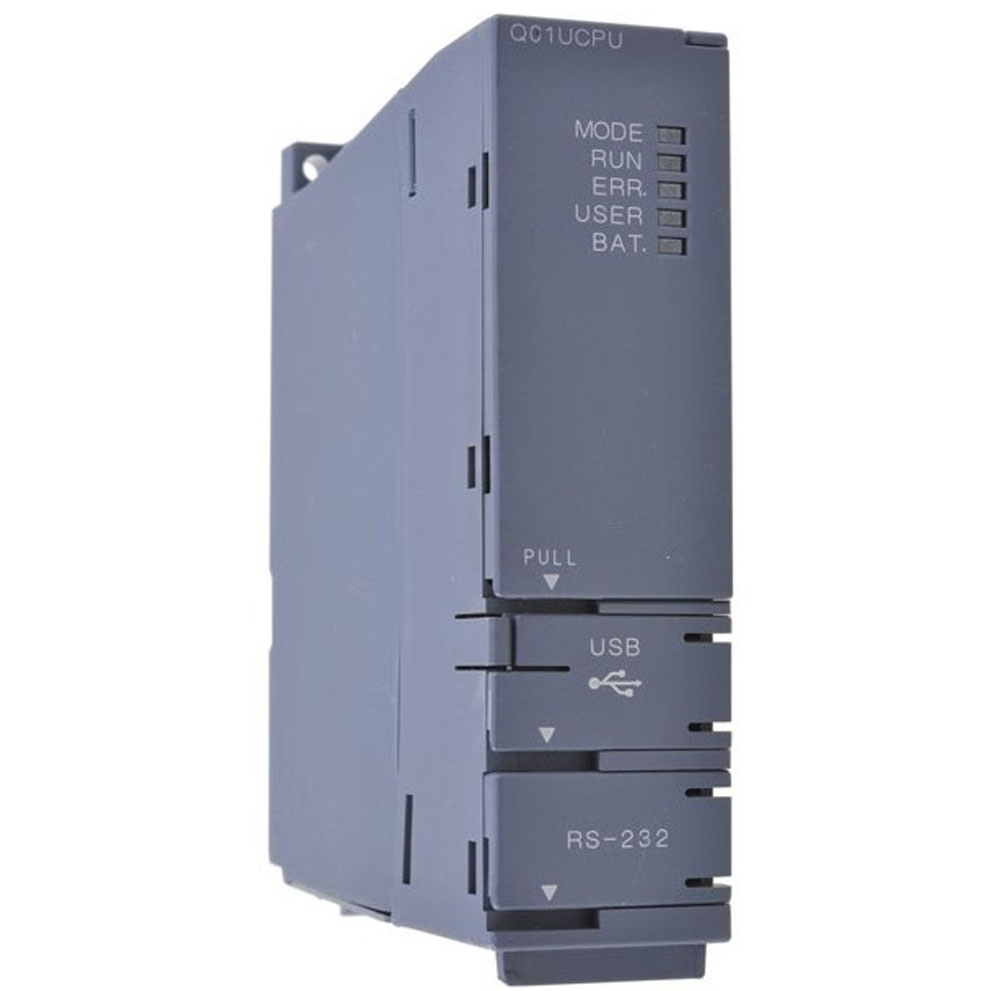

MITSUBISHI Q01UCPU - Módulo CPU Universal
Este componente es un módulo de Unidad Central de Procesamiento (CPU) para la plataforma de controladores lógicos programables (PLC) de la serie MITSUBISHI MELSEC-Q. Proporciona capacidades de procesamiento centrales para sistemas de automatización industrial, ejecutando programas de control para fabricación discreta, control de procesos y aplicaciones de adquisición de datos. El Q01UCPU se integra en un sistema modular basado en rack, facilitando arquitecturas de control escalables y distribuidas.
Especificaciones Técnicas:
- SERIE/FAMILIA: Modelo Universal Serie MELSEC-Q
- TIPO DE COMPONENTE: Módulo de Unidad Central de Procesamiento (CPU)
- ESPECIFICACIONES ELÉCTRICAS:
- TENSIÓN NOMINAL: 5VDC (suministrada a través del backplane)
- CONSUMO DE CORRIENTE: 0.35A (a 5VDC)
- MECÁNICAS/FÍSICAS:
- FACTOR DE FORMA: Unidad modular de una sola ranura
- MEMORIA DE PROGRAMA: 10K pasos
- PUNTOS DE E/S MÁXIMOS: 1024 puntos
- VELOCIDAD DE PROCESAMIENTO: 0.098 µs/instrucción (instrucción LD)
- INTERFAZ/CONTROL:
- PUERTO DE PROGRAMACIÓN: USB (Mini-B)
- LENGUAJES DE PROGRAMACIÓN: Diagrama de Escalera (Ladder Diagram), Texto Estructurado (ST), Diagrama de Bloques de Función (FBD), Grafcet (SFC)
- REGISTROS DE DATOS: 8192 palabras (D)
- TEMPORIZADORES/CONTADORES: 1024 puntos (T/C)
- AMBIENTALES/MONTAJE:
- GRADO DE PROTECCIÓN IP: IP20 (para instalación en armario)
- MÉTODO DE ENFRIAMIENTO: Convección natural del aire
- ESTILO DE MONTAJE: Montaje por ranura en la unidad base de la serie MELSEC-Q
- COMPATIBILIDAD/APLICACIÓN:
- PLATAFORMA COMPATIBLE: Serie MITSUBISHI MELSEC-Q
- APLICACIONES TÍPICAS: Automatización industrial general, fabricación discreta, control de procesos a pequeña y mediana escala, manejo de materiales, embalaje y control de máquinas.
