DESCRIPCIÓN DEL PRODUCTO

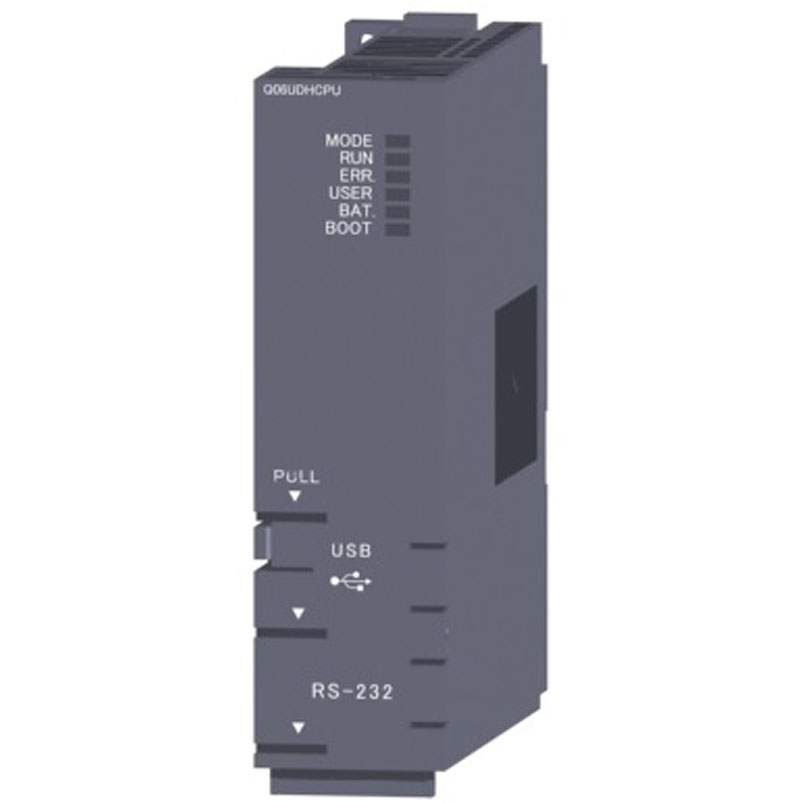

MITSUBISHI Q06UDHCPU - CPU de alta velocidad modelo universal
El MITSUBISHI Q06UDHCPU es una unidad central de procesamiento (CPU) fundamental dentro de la plataforma de controladores lógicos programables (PLC) de la serie MELSEC-Q, diseñada para aplicaciones de automatización industrial de alta velocidad y alta capacidad. Este módulo proporciona capacidades avanzadas de control de secuencia, procesamiento de datos y comunicación, soportando arquitecturas de control complejas, incluyendo sistemas multi-CPU y control de movimiento integrado. Está diseñado para entornos exigentes que requieren un control robusto y preciso, como líneas de fabricación a gran escala, robótica y sistemas de control de procesos.
Especificaciones Técnicas:
- SERIE/FAMILIA: MELSEC-Q Series
- TIPO DE COMPONENTE: Unidad Central de Procesamiento (CPU)
- ESPECIFICACIONES ELÉCTRICAS:
- TENSIÓN NOMINAL: 5VDC (suministrada a través de la unidad base Q-Series)
- CONSUMO DE CORRIENTE INTERNO: 0.65A (típico)
- MECÁNICO/FÍSICO:
- FACTOR DE FORMA: Módulo estándar Q-Series
- MONTAJE: Montaje directo en la unidad base MELSEC-Q Series
- INTERFAZ/CONTROL:
- CAPACIDAD DE PROGRAMA: 60K pasos
- VELOCIDAD DE PROCESAMIENTO: 1.9 ns/instrucción (instrucción LD)
- PUNTOS DE E/S SOPORTADOS: Hasta 4096 puntos (máximo del sistema)
- PUERTOS DE COMUNICACIÓN: USB integrado (para programación), Ethernet integrado (100BASE-TX)
- PROTOCOLOS SOPORTADOS (INTEGRADOS): SLMP (Seamless Message Protocol), Modbus/TCP (a través de Ethernet)
- REDES SOPORTADAS (VÍA MÓDULOS): CC-Link IE Field, CC-Link, PROFINET, EtherNet/IP, DeviceNet, AS-i
- REGISTROS DE DATOS: Amplia capacidad de memoria de dispositivo y registros de archivo
- AMBIENTAL/MONTAJE:
- TEMPERATURA DE FUNCIONAMIENTO: 0 a 55 grados Celsius
- HUMEDAD DE FUNCIONAMIENTO: 5 a 95% HR (sin condensación)
- MÉTODO DE ENFRIAMIENTO: Circulación de aire natural
- COMPATIBILIDAD/APLICACIÓN:
- SISTEMAS COMPATIBLES: Unidades base MELSEC-Q Series, módulos de fuente de alimentación, módulos de E/S, módulos de función especial
- APLICACIONES OBJETIVO: Control de secuencia de alta velocidad, automatización de procesos compleja, control de movimiento multieje, adquisición y registro de datos, sistemas de control distribuido, automatización de fábrica.
