DESCRIPCIÓN DEL PRODUCTO

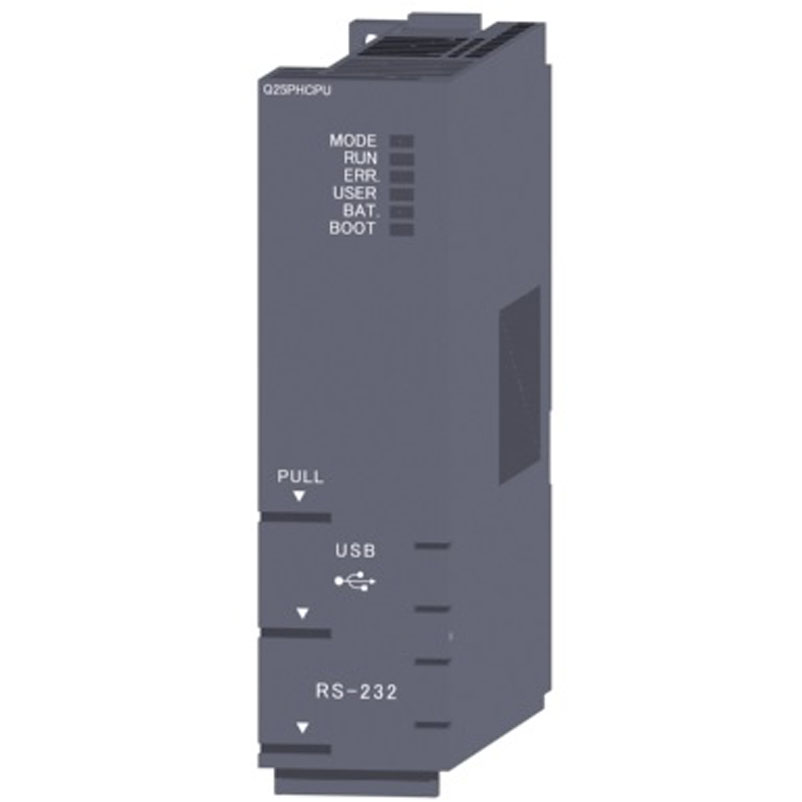

MITSUBISHI Q25PHCPU - Módulo CPU de Control de Procesos
El MITSUBISHI Q25PHCPU es un módulo de unidad central de procesamiento especializado, diseñado para el control de procesos de alto rendimiento dentro de la plataforma de controladores lógicos programables de la Serie MELSEC-Q. Proporciona robustas capacidades computacionales, una amplia memoria de programa y soporte para algoritmos de control avanzados, lo que lo hace adecuado para aplicaciones industriales críticas que requieren una regulación precisa y estabilidad del sistema. Este módulo se integra perfectamente en los sistemas MELSEC-Q, dirigido a la automatización de procesos a gran escala, arquitecturas de control redundantes y tareas complejas de control de supervisión en sectores como el procesamiento químico, la generación de energía y el tratamiento de agua.
Especificaciones Técnicas:
- SERIE/FAMILIA: Serie MELSEC-Q
- TIPO DE COMPONENTE: Módulo CPU de Control de Procesos
- ESPECIFICACIONES ELÉCTRICAS:
- TENSIÓN DE FUNCIONAMIENTO: 5VDC (suministrada a través de la unidad base MELSEC-Q)
- CONSUMO DE CORRIENTE: Aproximadamente 0.80A (5VDC)
- MECÁNICAS/FÍSICAS:
- FACTOR DE FORMA: Módulo MELSEC-Q de una sola ranura
- MONTAJE: Se inserta en una unidad base MELSEC-Q
- INTERFAZ/CONTROL:
- MEMORIA DE PROGRAMA: 250K pasos (aprox. 1MB)
- VELOCIDAD DE PROCESAMIENTO: 0.95 ns/instrucción (instrucción LD)
- PUNTOS E/S: Admite hasta 4096 puntos E/S (según la configuración del sistema)
- LENGUAJE DE PROGRAMACIÓN: Diagrama de Escalera (Ladder Diagram), Texto Estructurado (ST), Diagrama de Bloques de Función (FBD), Gráfico de Funciones Secuenciales (SFC)
- PUERTOS DE COMUNICACIÓN: USB (para programación), Ethernet (a través de módulos de comunicación dedicados)
- SOPORTE DE REDUNDANCIA: Capaz de redundancia hot-standby con la configuración de sistema adecuada
- AMBIENTALES/MONTAJE:
- TEMPERATURA DE FUNCIONAMIENTO: 0 a 55 grados Celsius
- TEMPERATURA DE ALMACENAMIENTO: -20 a 75 grados Celsius
- HUMEDAD DE FUNCIONAMIENTO: 5 a 95% HR (sin condensación)
- MÉTODO DE ENFRIAMIENTO: Circulación de aire natural
- COMPATIBILIDAD/APLICACIÓN:
- SISTEMAS COMPATIBLES: Sistemas PLC MITSUBISHI MELSEC-Q Series
- APLICACIONES OBJETIVO: Control de procesos a gran escala, infraestructura crítica, plantas químicas, petróleo y gas, generación de energía, tratamiento de agua/aguas residuales, integración de sistemas de control distribuido (DCS).
