DESCRIPCIÓN DEL PRODUCTO

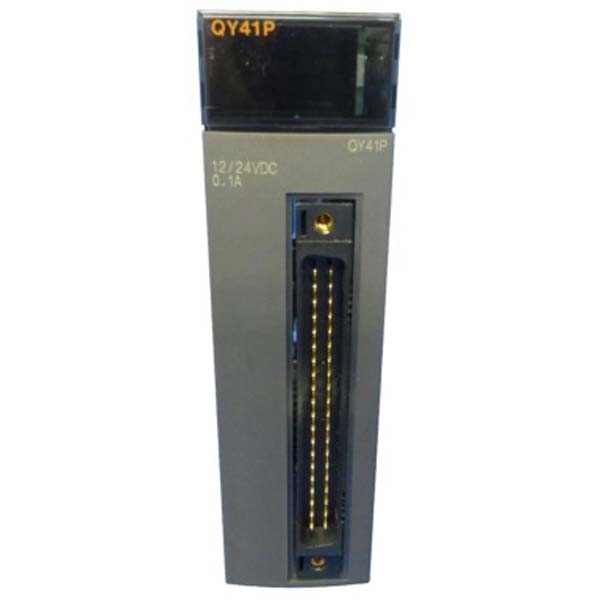

MITSUBISHI QY41P - Módulo de Salida Digital
El MITSUBISHI QY41P es un módulo de salida digital de la serie MELSEC Q, diseñado para aplicaciones de control discreto dentro de sistemas de automatización industrial. Este módulo proporciona 16 puntos de salida de transistor tipo "sink" (sumidero), lo que permite el control directo ON/OFF de cargas de 12/24 VDC como relés, contactores y lámparas indicadoras. Se integra directamente en un backplane de la serie MELSEC Q, facilitando el intercambio de datos a alta velocidad con la CPU para un control de proceso preciso.
Especificaciones Técnicas:
- SERIE/FAMILIA: Serie MELSEC Q
- TIPO DE COMPONENTE: Módulo de Salida Digital
- ESPECIFICACIONES ELÉCTRICAS:
- PUNTOS DE SALIDA: 16
- TIPO DE SALIDA: Transistor, Sink (NPN)
- TENSIÓN DE SALIDA NOMINAL: 12/24 VDC
- CORRIENTE DE SALIDA MÁXIMA: 0,1 A por punto
- CONSUMO DE CORRIENTE INTERNO: 0,13 A a 5 VDC
- MECÁNICAS/FÍSICAS:
- FACTOR DE FORMA: Módulo montado en rack
- CONEXIÓN EXTERNA: Bloque de terminales de 18 puntos
- INTERFAZ/CONTROL:
- INTERFAZ BACKPLANE: MELSEC Q-bus
- AISLAMIENTO: Aislamiento por optoacoplador entre el circuito de salida y la CPU
- TIEMPO DE RESPUESTA: 0,5 ms (ON/OFF)
- AMBIENTALES/MONTAJE:
- ESTILO DE MONTAJE: Montaje en ranura en la unidad base MELSEC Q Series
- MÉTODO DE ENFRIAMIENTO: Circulación natural del aire
- TEMPERATURA DE FUNCIONAMIENTO: 0 a 55 grados Celsius
- COMPATIBILIDAD/APLICACIÓN:
- SISTEMAS COMPATIBLES: PLCs MITSUBISHI MELSEC Serie Q
- APLICACIONES OBJETIVO: Control discreto en fabricación, maquinaria de embalaje, manipulación de materiales, automatización de procesos y sistemas de control industrial generales.
