DESCRIPCIÓN DEL PRODUCTO

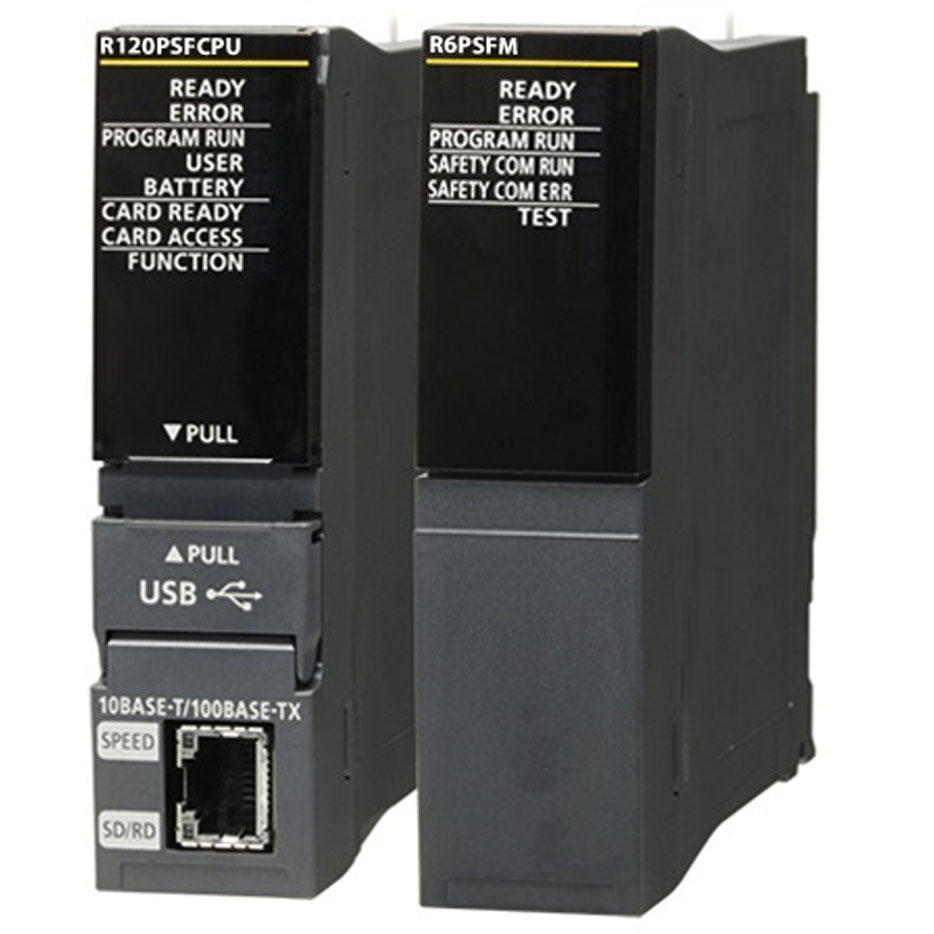

MITSUBISHI R120PSFCPU-SET - Módulo CPU de controlador programable de seguridad
El MITSUBISHI R120PSFCPU-SET es un módulo CPU de controlador programable de seguridad dedicado dentro de la serie MELSEC iQ-R, diseñado para el control de seguridad integrado en sistemas de automatización industrial complejos. Este módulo proporciona funcionalidad de seguridad certificada, lo que permite el cumplimiento de los estándares de seguridad internacionales para aplicaciones críticas como la seguridad de máquinas, la seguridad de procesos y los sistemas de parada de emergencia. Ejecuta programas de seguridad de forma independiente mientras se integra perfectamente con la lógica de control estándar en la plataforma iQ-R, asegurando un enclavamiento y monitoreo de seguridad robustos y confiables.
Especificaciones Técnicas:
- SERIE/FAMILIA: Serie MELSEC iQ-R
- TIPO DE COMPONENTE: Módulo CPU de controlador programable de seguridad
- ESPECIFICACIONES ELÉCTRICAS:
- CONSUMO DE CORRIENTE INTERNO: 0,80A (a 5VDC desde el backplane)
- FUENTE DE ALIMENTACIÓN: 5VDC (suministrada a través de la unidad base MELSEC iQ-R)
- MECÁNICAS/FÍSICAS:
- FACTOR DE FORMA: Módulo MELSEC iQ-R de una sola ranura
- MONTAJE: Instalación directa en el backplane en la unidad base de la serie MELSEC iQ-R
- INTERFAZ/CONTROL:
- CAPACIDAD DE E/S DE SEGURIDAD: Admite hasta 120 puntos de E/S de seguridad
- PUERTOS DE COMUNICACIÓN: USB (para programación y mantenimiento), Ethernet (para comunicación de red, incluyendo CC-Link IE Field Network Basic para comunicación de seguridad)
- CUMPLIMIENTO DE ESTÁNDARES DE SEGURIDAD: ISO 13849-1 Performance Level e (PL e), IEC 61508 Safety Integrity Level 3 (SIL 3), IEC 62061 Safety Integrity Level Claim Limit 3 (SIL CL 3)
- LENGUAJE DE PROGRAMACIÓN: Diagrama de Escalera de Seguridad (Safety Ladder Diagram), Diagrama de Bloques de Función de Seguridad (Safety Function Block Diagram) (requiere el software de ingeniería GX Works3)
- AMBIENTALES/MONTAJE:
- TEMPERATURA DE FUNCIONAMIENTO: 0 a 55 grados Celsius
- TEMPERATURA DE ALMACENAMIENTO: -25 a 75 grados Celsius
- HUMEDAD RELATIVA: 5 a 95% HR, sin condensación
- MÉTODO DE ENFRIAMIENTO: Circulación natural del aire
- COMPATIBILIDAD/APLICACIÓN:
- COMPATIBILIDAD: Unidades base, módulos de fuente de alimentación y módulos de E/S de seguridad de la serie MELSEC iQ-R
- APLICACIONES OBJETIVO: Sistemas de parada de emergencia, enclavamientos de seguridad, monitoreo de cortinas de luz, control de puertas de seguridad, control a dos manos y funciones de seguridad de procesos en fabricación, robótica, manejo de materiales e infraestructura crítica.
