DESCRIPCIÓN DEL PRODUCTO

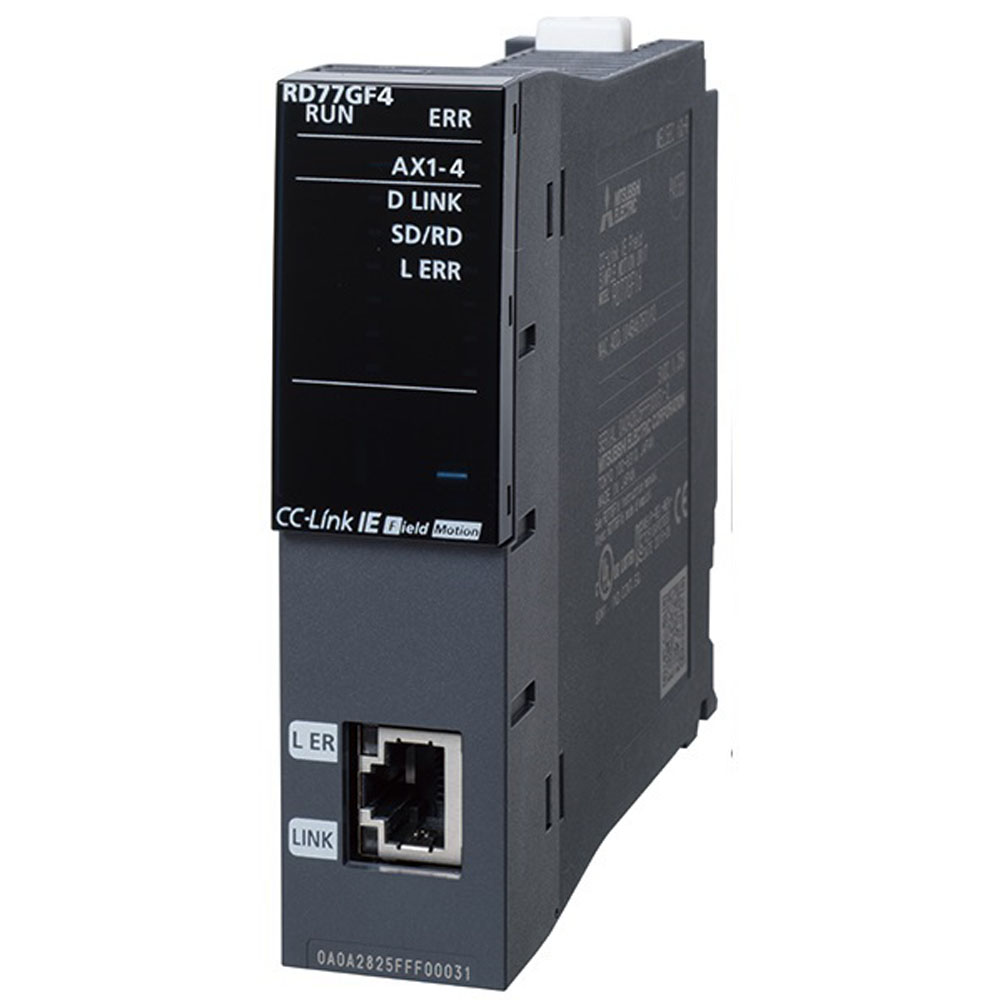

MITSUBISHI RD77GF4 - Módulo de movimiento de red CC-Link IE Field de la serie MELSEC iQ-R
El MITSUBISHI RD77GF4 es un módulo de movimiento de red síncrono de alta velocidad para la plataforma de controladores de automatización programables de la serie MELSEC iQ-R. Este módulo proporciona capacidades de control de movimiento multi-eje determinista a través de la red CC-Link IE Field, integrándose directamente en el backplane iQ-R. Está diseñado para la coordinación precisa de sistemas de servo y otros dispositivos de movimiento en aplicaciones industriales exigentes como robótica, mecanizado CNC y sistemas avanzados de manipulación de materiales.
Especificaciones Técnicas:
- SERIE/FAMILIA: Serie MELSEC iQ-R
- TIPO DE COMPONENTE: Módulo de movimiento de red síncrono de alta velocidad
- ESPECIFICACIONES ELÉCTRICAS:
- FUENTE DE ALIMENTACIÓN: Alimentado por el backplane desde la unidad base MELSEC iQ-R
- MECÁNICAS/FÍSICAS:
- FACTOR DE FORMA: Módulo de una sola ranura de la serie MELSEC iQ-R
- INTERFAZ/CONTROL:
- PROTOCOLO DE RED: Red CC-Link IE Field (Comunicación síncrona de alta velocidad)
- NÚMERO DE EJES: 4 Ejes
- MÉTODOS DE CONTROL: Control de posición, control de velocidad, control de par, control síncrono avanzado, control de leva, interpolación
- RETROALIMENTACIÓN: Admite retroalimentación del amplificador de servo a través de la red
- INTERFAZ DE PROGRAMACIÓN: Configurado a través del software GX Works3; programas de movimiento ejecutados por la CPU iQ-R
- AMBIENTALES/MONTAJE:
- CLASIFICACIÓN IP: IP20 (para instalación en armario interno)
- MÉTODO DE ENFRIAMIENTO: Convección natural del aire
- ESTILO DE MONTAJE: Montaje en ranura de backplane en la unidad base MELSEC iQ-R
- TEMPERATURA DE FUNCIONAMIENTO: 0 a 55 grados Celsius
- TEMPERATURA DE ALMACENAMIENTO: -20 a 75 grados Celsius
- COMPATIBILIDAD/APLICACIÓN:
- CPU COMPATIBLE: Módulos de CPU de la serie MITSUBISHI MELSEC iQ-R
- SERVO COMPATIBLE: Amplificadores y motores de servo de la serie MITSUBISHI MELSERVO J5/J4
- APLICACIONES OBJETIVO: Sistemas de movimiento sincronizado multi-eje, robótica, maquinaria CNC, líneas de envasado, manipulación de materiales, prensas de impresión, automatización industrial general que requiere un control de movimiento preciso.
