DESCRIPCIÓN DEL PRODUCTO

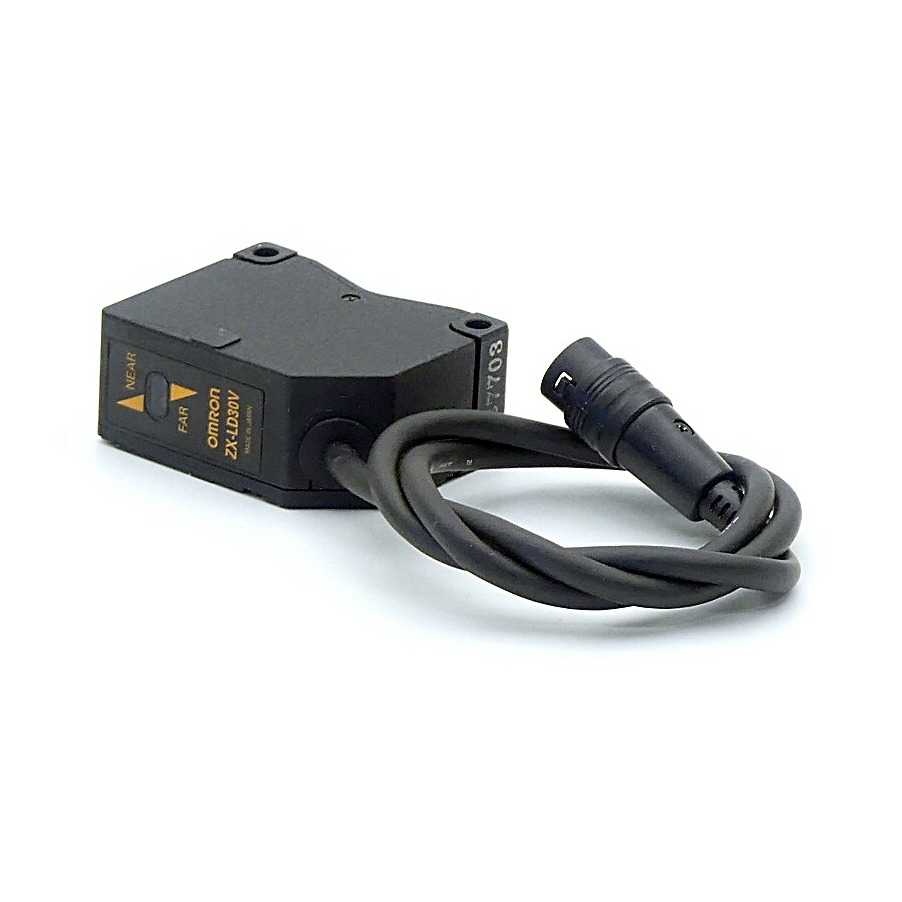

OMRON ZX-LD30V - Cabezal de sensor de desplazamiento láser
El OMRON ZX-LD30V es un cabezal de sensor de desplazamiento láser de alta precisión de la serie ZX-LD, diseñado para la medición sin contacto de distancia y espesor en entornos exigentes de automatización industrial. Utilizando un láser semiconductor rojo y un sensor de imagen CMOS, proporciona lecturas estables y precisas para aplicaciones que requieren retroalimentación posicional precisa y control de calidad, integrándose perfectamente con los controladores dedicados de la serie ZX-LDA.
Especificaciones Técnicas:
- SERIE/FAMILIA: Serie ZX-LD
- TIPO DE COMPONENTE: Cabezal de sensor de desplazamiento láser
- PRINCIPIO DE MEDICIÓN: Método de triangulación con sensor de imagen CMOS
- FUENTE DE LUZ: Láser semiconductor rojo (longitud de onda 655 nm, Clase 2 IEC/JIS)
- RANGO DE MEDICIÓN: 20 a 50 mm (Nominal 30 mm)
- RESOLUCIÓN: 5 µm (típica, cuando se combina con un controlador ZX-LDA)
- LINEALIDAD: +/- 0,1% del Fondo de Escala (F.S.)
- REPETIBILIDAD: 10 µm (típica, cuando se combina con un controlador ZX-LDA)
- TAMAÑO DEL PUNTO: Aprox. 0,5 x 1,5 mm en el centro del rango de medición
- PERÍODO DE MUESTREO: 200 µs (típico, depende del controlador)
- INTERFAZ/CONTROL: Conexión de cable dedicada a los controladores OMRON serie ZX-LDA para el procesamiento de señal y la generación de salida.
- AMBIENTAL/MONTAJE: Carcasa con clasificación IP67, diseñada para entornos industriales robustos; Montaje atornillado.
- COMPATIBILIDAD/APLICACIÓN: Posicionamiento de precisión, medición de espesor, detección de holguras, medición de perfiles, inspección de calidad y automatización de ensamblaje en la fabricación.
