DESCRIPCIÓN DEL PRODUCTO

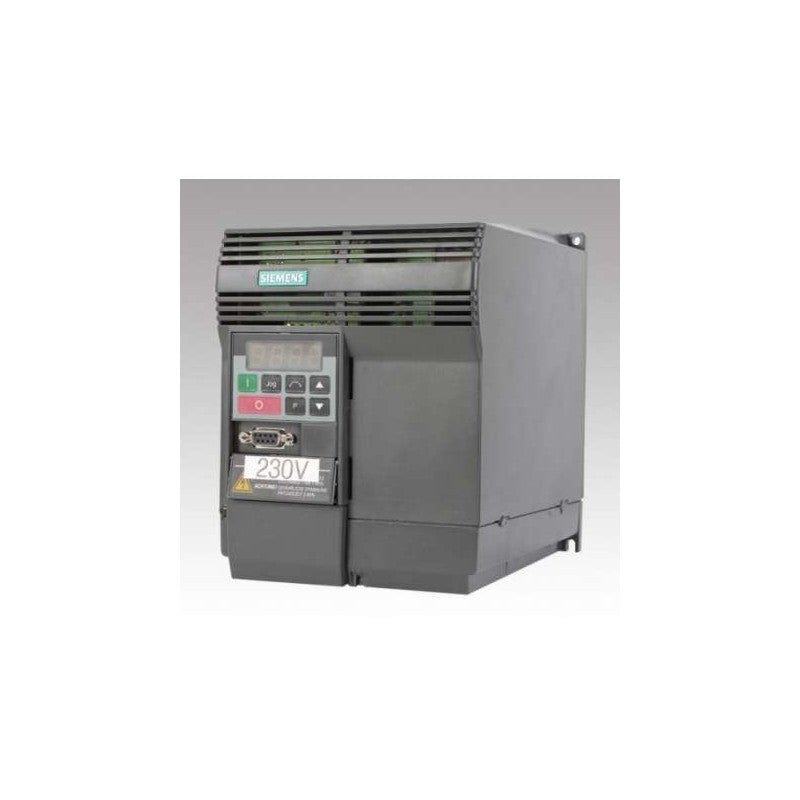

SIEMENS 6SE9221-8CC13 - Inversor de Frecuencia
Este inversor de frecuencia SIEMENS de la serie MICROMASTER 420 está diseñado para un control preciso de la velocidad de motores de inducción trifásicos de CA en aplicaciones industriales. Proporciona una salida de frecuencia variable a partir de una entrada monofásica, utilizando control V/f y control de corriente de flujo para un rendimiento optimizado del motor. Diseñado para su integración en sistemas de transporte, bombas, ventiladores y máquinas herramienta básicas, ofrece una robusta regulación del motor y eficiencia energética.
Especificaciones Técnicas:
- SERIE/FAMILIA: MICROMASTER 420
- TIPO DE COMPONENTE: Inversor de Frecuencia (Variador de Frecuencia - VFD)
- ESPECIFICACIONES ELÉCTRICAS:
- TENSIÓN DE ENTRADA: Monofásica, 200-240 VAC (+10%/-10%)
- FRECUENCIA DE ENTRADA: 50/60 Hz (+5%/-5%)
- TENSIÓN DE SALIDA: Trifásica, 200-240 VAC
- POTENCIA DE SALIDA: 0.37 kW (0.5 HP)
- CORRIENTE DE SALIDA NOMINAL: 2.2 A
- CAPACIDAD DE SOBRECARGA: 150% durante 60 segundos, 200% durante 3 segundos
- RANGO DE FRECUENCIA DE SALIDA: 0-650 Hz
- MECÁNICAS/FÍSICAS:
- FACTOR DE FORMA: Diseño de chasis compacto y modular
- TIPO DE EJE: No aplicable (inversor)
- TAMAÑO DEL BASTIDOR: FSA (Frame Size A)
- INTERFAZ/CONTROL:
- MÉTODO DE CONTROL: Control V/f, Control de Corriente de Flujo (FCC)
- ENTRADAS DIGITALES: 3 (programables)
- ENTRADAS ANALÓGICAS: 1 (0-10V o 0-20mA, programable)
- SALIDAS DE RELÉ: 1 (programable NA/NC)
- SALIDAS ANALÓGICAS: 1 (0-20mA, programable)
- COMUNICACIÓN: Protocolo USS a través de RS485 (integrado), módulos opcionales PROFIBUS-DP, DeviceNet, CANopen
- RETROALIMENTACIÓN: No integrada directamente; retroalimentación de velocidad del motor a través de módulo de encoder opcional
- AMBIENTALES/MONTAJE:
- GRADO DE PROTECCIÓN IP: IP20 (estándar sin kits opcionales)
- MÉTODO DE ENFRIAMIENTO: Enfriamiento por aire forzado (ventilador integrado)
- ESTILO DE MONTAJE: Montaje en pared, montaje en armario
- TEMPERATURA DE FUNCIONAMIENTO: -10 a +50 grados Celsius
- COMPATIBILIDAD/APLICACIÓN:
- SISTEMAS OBJETIVO: Cintas transportadoras, bombas, ventiladores, mezcladoras, máquinas herramienta básicas, máquinas textiles
- TIPO DE MOTOR: Motores de inducción trifásicos de CA
- SISTEMAS DE CONTROL: Compatible con sistemas PLC y DCS a través de E/S digitales/analógicas o comunicación serie
