DESCRIPTION DU PRODUIT

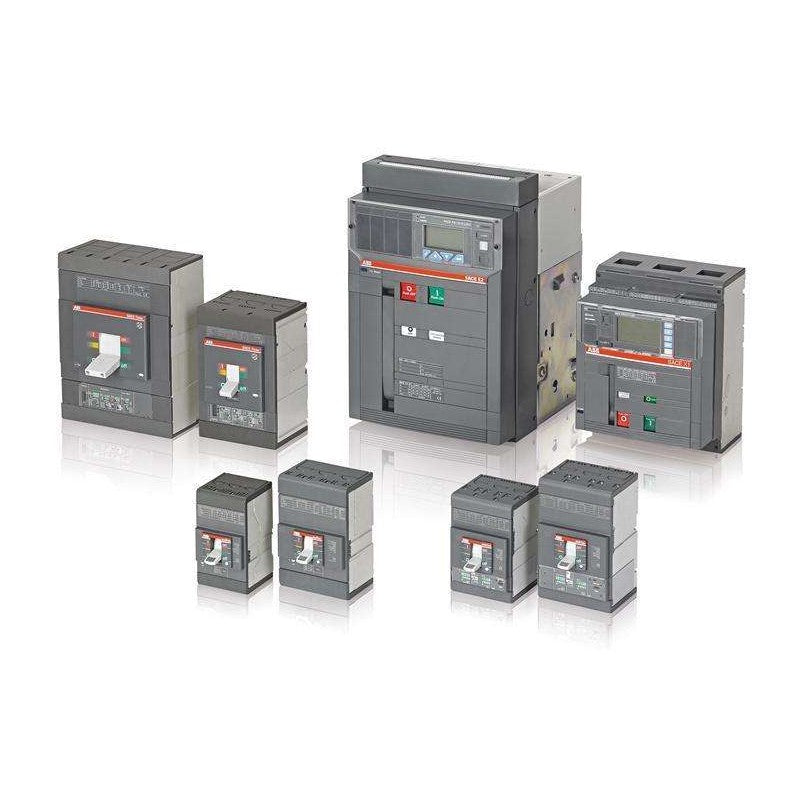

ASEA BROWN BOVERI 1SDA066638R1 - Disjoncteur boîtier moulé
Cet appareil est un disjoncteur boîtier moulé de la série SACE Tmax XT2N, conçu pour la protection contre les surintensités et les courts-circuits dans les systèmes de distribution électrique industriels et commerciaux. Il intègre une unité de déclenchement thermomagnétique fixe, offrant une protection fiable pour les circuits et équipements triphasés. Conçu pour une installation fixe, il assure la continuité opérationnelle et la sécurité dans des applications telles que les centres de commande moteur, les tableaux de distribution et les appareillages de commutation.
Spécifications Techniques:
- SÉRIE/FAMILLE: SACE Tmax XT2N
- TYPE DE COMPOSANT: Disjoncteur boîtier moulé (MCCB)
- SPÉCIFICATIONS ÉLECTRIQUES:
- COURANT NOMINAL (In): 160 A
- NOMBRE DE PÔLES: 3
- TENSION NOMINALE DE FONCTIONNEMENT (Ue): Jusqu'à 690 VAC
- TENSION NOMINALE D'ISOLEMENT (Ui): 1000 V
- TENSION NOMINALE DE TENUE AUX CHOCS (Uimp): 8 kV
- POUVOIR DE COUPURE ULTIME EN COURT-CIRCUIT NOMINAL (Icu): 36 kA à 400/415 VAC; 25 kA à 480 VAC; 10 kA à 690 VAC
- POUVOIR DE COUPURE DE SERVICE EN COURT-CIRCUIT NOMINAL (Ics): 100% de Icu
- FRÉQUENCE: 50/60 Hz
- MÉCANIQUES/PHYSIQUES:
- TYPE D'UNITÉ DE DÉCLENCHEMENT: TMD (Thermomagnétique Fixe)
- TYPE DE MONTAGE: Fixe
- TYPE DE BORNES: Bornes avant
- INTERFACE/COMMANDE:
- FONCTIONS DE PROTECTION: Surcharge (Thermique), Court-circuit (Magnétique)
- RÉGLABILITÉ: Réglages thermiques et magnétiques fixes
- ENVIRONNEMENT/MONTAGE:
- INDICE DE PROTECTION IP: IP20 (Bornes), IP30 (Face avant avec couvercle)
- MÉTHODE DE REFROIDISSEMENT: Convection naturelle de l'air
- TEMPÉRATURE DE FONCTIONNEMENT: -25 à +70 degrés C
- COMPATIBILITÉ/APPLICATION:
- SYSTÈMES CIBLES: Distribution électrique industrielle et commerciale, centres de commande moteur, tableaux de distribution, appareillages de commutation
- CHARGES PROTÉGÉES: Charges générales, moteurs, transformateurs, câbles
