DESCRIPTION DU PRODUIT

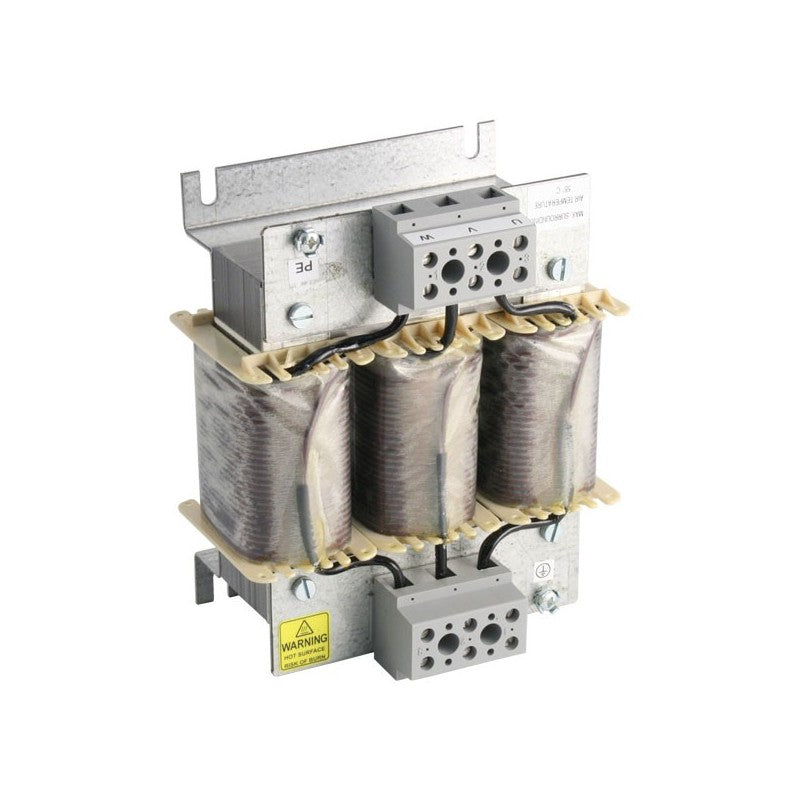

ASEA BROWN BOVERI CHK-01 - Réactance de ligne CA
Ce composant est une réactance de ligne CA industrielle conçue pour l'atténuation des harmoniques et la réduction des courants d'appel dans les applications d'entraînement à fréquence variable (VFD) et de conversion de puissance. Elle fournit une impédance pour limiter les courants d'enclenchement, réduire la distorsion harmonique et protéger l'infrastructure électrique en amont. Conçue pour être intégrée dans les tableaux de commande industriels et les centres de contrôle moteur, cette unité améliore la stabilité du système et assure la conformité aux normes de qualité de l'énergie.
Spécifications Techniques:
- SÉRIE/FAMILLE: Réactances de ligne série R ABB
- TYPE DE COMPOSANT: Réactance de ligne CA, entrée triphasée
- SPÉCIFICATIONS ÉLECTRIQUES:
- TENSION NOMINALE: 400VAC - 480VAC
- COURANT NOMINAL: 15A
- IMPÉDANCE: 3% au courant nominal
- FRÉQUENCE: 50Hz / 60Hz
- PHASE: Triphasé
- MÉCANIQUES/PHYSIQUES:
- FACTEUR DE FORME: Cadre ouvert, montage sur panneau
- TERMINAISON: Bornes à vis
- POIDS: Environ 3,5 kg
- INTERFACE/COMMANDE:
- FONCTION: Atténuation des harmoniques, limitation des courants d'appel, protection VFD
- ENVIRONNEMENT/MONTAGE:
- INDICE DE PROTECTION IP: IP00
- MÉTHODE DE REFROIDISSEMENT: Convection naturelle
- STYLE DE MONTAGE: Montage sur panneau, fixation par vis
- TEMPÉRATURE DE FONCTIONNEMENT: -25°C à +50°C
- COMPATIBILITÉ/APPLICATION:
- SYSTÈMES CIBLES: Variateurs de Fréquence (VFD), Démarreurs Progressifs, Alimentations
- APPLICATIONS: Commande de moteurs, systèmes CVC, stations de pompage, machines industrielles générales
