DESCRIPTION DU PRODUIT

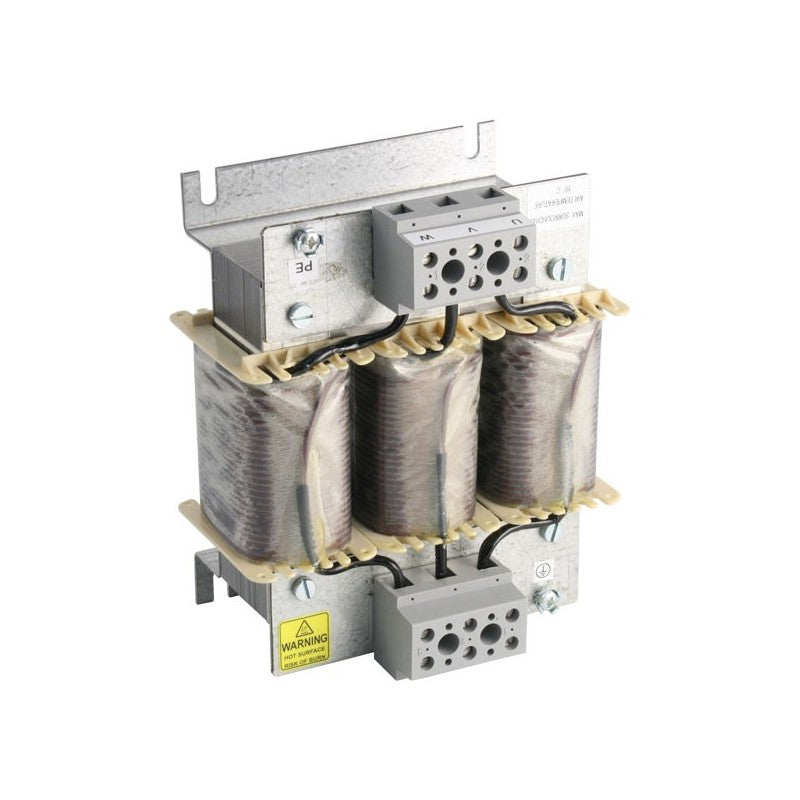

ABB CHK-03 - Réacteur de ligne triphasé
Ce composant est un réacteur de ligne triphasé, conçu pour les applications de qualité de l'énergie industrielle et de protection des variateurs. Il fonctionne comme un filtre inductif passif, atténuant la distorsion harmonique, réduisant les transitoires de tension et protégeant les systèmes d'alimentation en amont et les variateurs de fréquence (VFD) en aval contre les pics de courant. Il est adapté à l'intégration dans les centres de commande moteur, les machines industrielles et les systèmes de distribution d'énergie nécessitant une stabilité électrique améliorée.
Spécifications techniques:
- SÉRIE/FAMILLE: Série de réacteurs de ligne ABB (Série spécifique non directement décodable à partir de CHK-03 ; probablement un code produit interne ou simplifié)
- TYPE DE COMPOSANT: Réacteur de ligne triphasé
- SPÉCIFICATIONS ÉLECTRIQUES:
- TENSION NOMINALE: 400-480VAC (Plage de tension d'alimentation industrielle typique)
- COURANT NOMINAL: 3A (Déduit de "03" comme une petite valeur de courant industriel courante)
- PUISSANCE NOMINALE: Convient pour les variateurs jusqu'à 2.2 kW (Approximatif basé sur le courant et la tension nominaux)
- PHASE: Triphasé
- FRÉQUENCE: 50/60 Hz
- IMPÉDANCE: 3% à 5% au courant nominal (Typique pour les réacteurs de ligne côté variateur)
- INDUCTANCE: Valeur dépendante de la tension nominale, du courant et de l'impédance ; typiquement dans la plage des millihenrys (mH)
- CHUTE DE TENSION: Moins de 3% au courant nominal
- MÉCANIQUES/PHYSIQUES:
- FACTEUR DE FORME: Conception à cadre ouvert, pour montage sur panneau (Typique pour les réacteurs industriels nécessitant une intégration dans une armoire)
- TERMINAISON: Bornes à vis pour les connexions d'alimentation
- REFROIDISSEMENT: Convection naturelle
- INTERFACE/CONTRÔLE: Composant passif, aucune interface de contrôle active ni protocoles de communication
- ENVIRONNEMENT/MONTAGE:
- INDICE DE PROTECTION IP: IP00 (Nécessite une installation dans une armoire appropriée pour la protection environnementale)
- STYLE DE MONTAGE: Montage sur panneau par vis
- TEMPÉRATURE DE FONCTIONNEMENT: -25°C à +40°C (Plage de fonctionnement industrielle standard)
- ALTITUDE: Jusqu'à 1000m sans déclassement
- COMPATIBILITÉ/APPLICATION: Variateurs de fréquence (VFD), démarreurs progressifs pour moteurs, unités de correction du facteur de puissance, systèmes de distribution d'énergie industrielle, atténuation des harmoniques dans les réseaux industriels, protection des équipements électroniques sensibles.
