DESCRIZIONE PRODOTTO

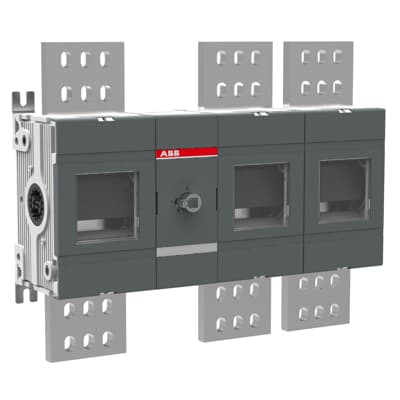

ABB 1SCA109812R1001 - Interruttore-Sezionatore
L'ABB OT1600E03P è un interruttore-sezionatore a 3 poli, da 1600 Ampere, della serie OT, progettato per applicazioni di isolamento e commutazione robuste nei sistemi di distribuzione di energia industriali. Fornisce un controllo manuale affidabile per interruttori principali, funzioni di arresto di emergenza e isolamento locale all'interno di quadri di comando motore e quadri di distribuzione, garantendo sicurezza operativa e manutenzione del sistema. Questo componente è progettato per l'interruzione e l'isolamento di circuiti ad alta corrente in conformità con gli standard IEC.
Specifiche Tecniche:
- SERIE/FAMIGLIA: Serie OT
- TIPO DI COMPONENTE: Interruttore-Sezionatore
- SPECIFICHE ELETTRICHE:
- CORRENTE NOMINALE (Ith): 1600A
- TENSIONE OPERATIVA NOMINALE (Ue): 1000VAC / 750VDC
- NUMERO DI POLI: 3
- FREQUENZA OPERATIVA: 50/60 Hz
- TENSIONE NOMINALE DI TENUTA AD IMPULSO (Uimp): 12 kV
- POTERE DI CHIUSURA NOMINALE DI CORTOCIRCUITO (Icm): 100 kA (a 690V)
- MECCANICHE/FISICHE:
- FUNZIONAMENTO: Manuale, azionamento frontale (maniglia venduta separatamente)
- MONTAGGIO: Montaggio su piastra di base
- TIPO DI MORSETTI: A bullone
- INTERFACCIA/CONTROLLO:
- METODO DI CONTROLLO: Maniglia rotante manuale (accessorio esterno)
- CONTATTI AUSILIARI: Opzionali (tramite moduli accessori)
- AMBIENTALI/MONTAGGIO:
- GRADO DI PROTEZIONE IP: IP00 (morsetti), IP20 (frontale con maniglia/coperchio)
- TEMPERATURA OPERATIVA: da -25 a +70 gradi C
- TEMPERATURA DI STOCCAGGIO: da -40 a +70 gradi C
- COMPATIBILITÀ/APPLICAZIONE:
- APPLICAZIONE: Interruttore principale, interruttore di arresto di emergenza, isolamento quadri di distribuzione, isolamento gruppi motore, circuiti di potenza industriali.
- STANDARD: IEC 60947-3
