DESCRIZIONE PRODOTTO

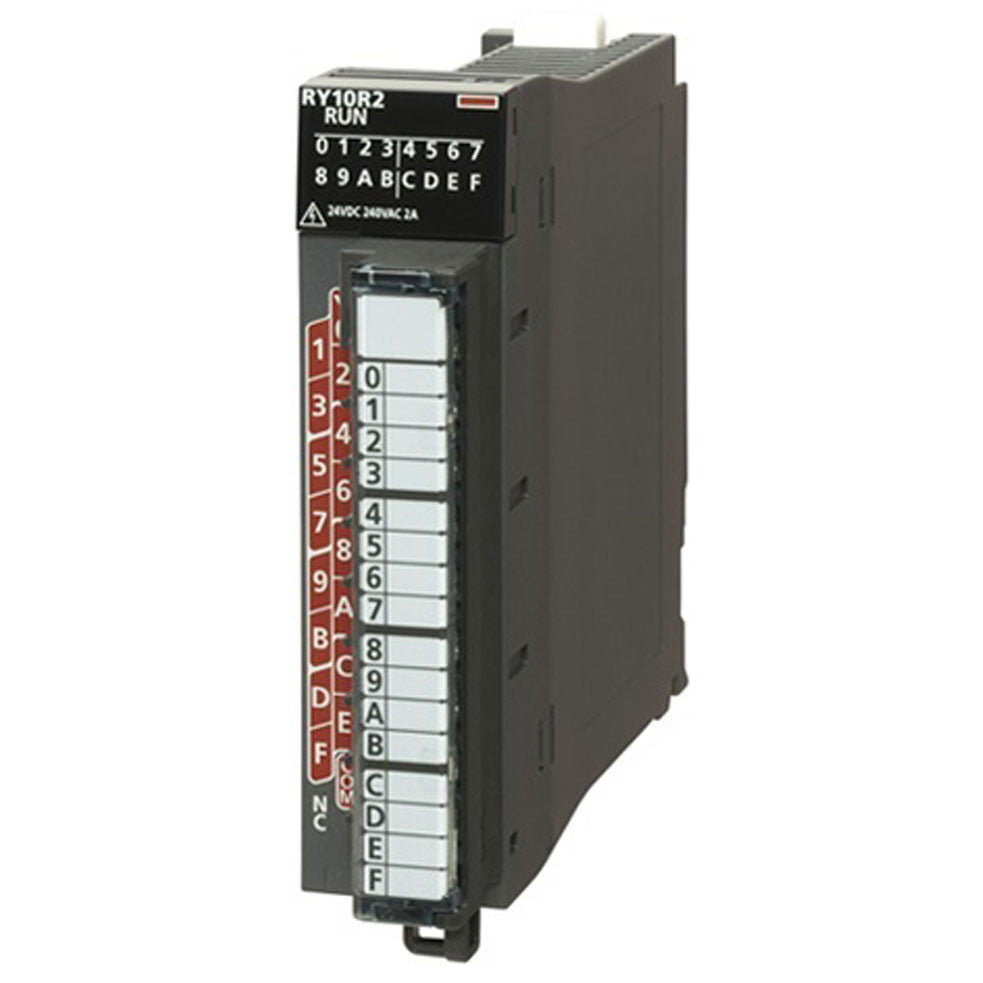

MITSUBISHI RY10R2-C - Modulo di Uscita a Relè
Questo modulo è un componente di uscita digitale all'interno del sistema di controllore a logica programmabile (PLC) MITSUBISHI MELSEC-Q series. Fornisce 10 canali di uscita a relè indipendenti per interfacciare la logica di controllo del PLC con carichi industriali esterni, come contattori, solenoidi e lampade indicatrici. Progettato per un funzionamento robusto in applicazioni di produzione automatizzata, controllo di processo e automazione di macchine, facilita la commutazione affidabile di carichi sia DC che AC.
Specifiche Tecniche:
- SERIE/FAMIGLIA: Serie MELSEC-Q
- TIPO DI COMPONENTE: Modulo di Uscita Digitale (Tipo Relè)
- SPECIFICHE ELETTRICHE:
- PUNTI DI USCITA: 10 punti
- TIPO DI USCITA: Relè (Forma A, normalmente aperto)
- TENSIONE DI CARICO NOMINALE: 24 VDC / 240 VAC
- CORRENTE DI CARICO NOMINALE: 2 A per punto
- CORRENTE DI SPUNTO MASSIMA: 10 A (10 ms)
- CARICO MINIMO: 10 mA a 5 VDC
- ISOLAMENTO: Fotoaccoppiatore (tra uscita e CPU), Relè Meccanico (tra i canali)
- TEMPO DI RISPOSTA: 10 ms o meno (ON/OFF)
- MECCANICHE/FISICHE:
- FATTOR DI FORMA: Modulo serie Q (si monta su unità base serie Q)
- CONNESSIONE ESTERNA: Morsettiera a 18 punti
- INTERFACCIA/CONTROLLO:
- METODO DI CONTROLLO: Azionamento a transistor (dalla CPU) alla bobina del relè
- INDICATORI: Indicatori LED per lo stato dell'uscita
- AMBIENTALI/MONTAGGIO:
- GRADO DI PROTEZIONE IP: IP20 (se installato in un armadio di controllo)
- METODO DI RAFFREDDAMENTO: Raffreddamento ad aria naturale
- STILE DI MONTAGGIO: Si inserisce nell'unità base della serie MELSEC-Q
- COMPATIBILITÀ/APPLICAZIONE:
- COMPATIBILITÀ: PLC MITSUBISHI serie MELSEC-Q
- APPLICAZIONI TARGET: Automazione industriale, controllo di processo, controllo macchine, commutazione generica di carichi a bassa potenza, circuiti di controllo motori, attuazione di valvole solenoidi, controllo luci indicatrici.
