DESCRIZIONE PRODOTTO

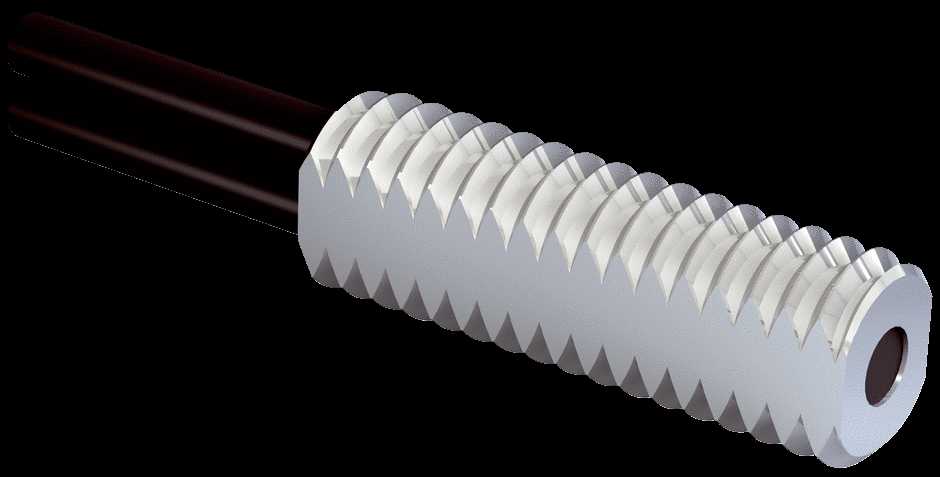

SICK 5308077 - Encoder Incrementale
Il SICK 5308077, identificato come DFS60B-S4PC00006, è un encoder incrementale della serie DFS60, progettato per un feedback robusto di posizione e velocità in ambienti industriali. Questo dispositivo fornisce una generazione precisa di impulsi tramite un'uscita Push-Pull (HTL), adatta per l'integrazione diretta in PLC e sistemi di controllo che richiedono dati rotazionali a bassa risoluzione. È comunemente impiegato in applicazioni come la movimentazione di materiali di base, semplici sistemi di trasporto e macchinari generici dove è sufficiente un monitoraggio grossolano della posizione angolare o della velocità.
Specifiche Tecniche:
- SERIE/FAMIGLIA: DFS60
- TIPO DI COMPONENTE: Encoder Incrementale
- SPECIFICHE ELETTRICHE:
- TENSIONE DI ALIMENTAZIONE: da 10 VDC a 30 VDC
- TIPO DI USCITA: Push-Pull (HTL)
- CANALI DI USCITA: A, B, Z, A-, B-, Z-
- FREQUENZA MASSIMA DI USCITA: 300 kHz
- CONSUMO DI CORRENTE: 60 mA (senza carico)
- MECCANICHE/FISICHE:
- DIAMETRO ALLOGGIAMENTO: 60 mm
- TIPO DI ALBERO: Albero Pieno
- DIAMETRO ALBERO: 6 mm
- TIPO DI FLANGIA: Flangia per Montaggio Frontale
- RISOLUZIONE: 6 Impulsi Per Giro (PPR)
- VELOCITÀ OPERATIVA MASSIMA: 6000 RPM
- COPPIA DI AVVIAMENTO: 0,8 Ncm (a 20 °C)
- INTERFACCIA/CONTROLLO:
- USCITA SEGNALE: Quadratura Incrementale (A, B) con Impulso Zero (Z)
- CONNESSIONE: Cavo (radiale)
- AMBIENTALI/MONTAGGIO:
- GRADO DI PROTEZIONE IP: IP65 (lato alloggiamento), IP65 (lato albero)
- TEMPERATURA OPERATIVA: da -20 °C a +85 °C
- TEMPERATURA DI STOCCAGGIO: da -40 °C a +100 °C
- STILE DI MONTAGGIO: Flangia per montaggio frontale con viti M3
- COMPATIBILITÀ/APPLICAZIONE: Automazione industriale generale, monitoraggio di base della velocità, rilevamento semplice della posizione, applicazioni di conteggio, movimentazione materiali, sistemi di trasporto, macchine per l'imballaggio.
