DESCRIZIONE PRODOTTO

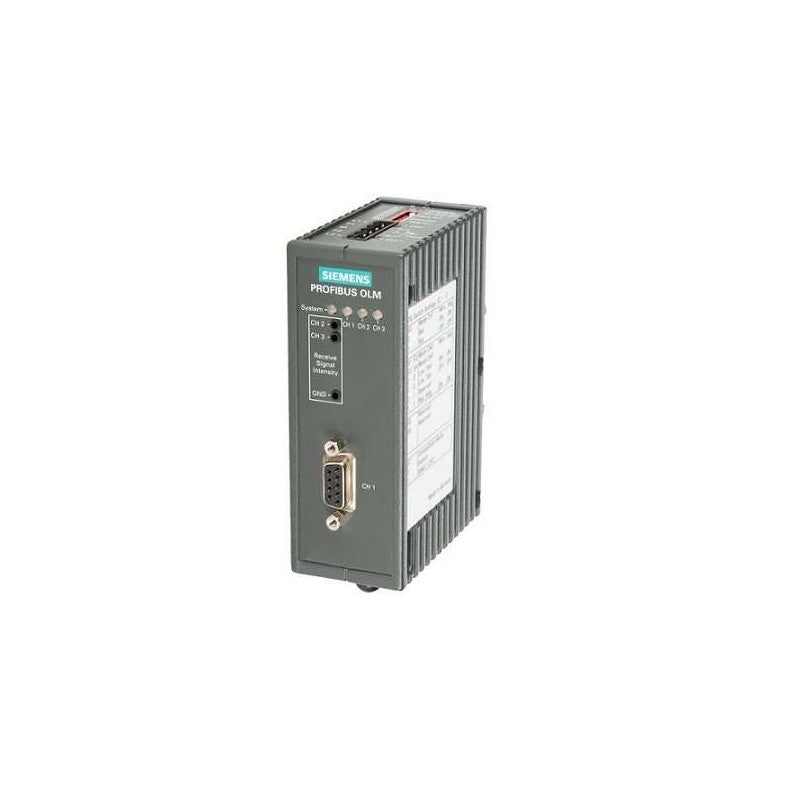

SIEMENS 6GK1502-3CB10 - Modulo di collegamento ottico PROFIBUS
Il SIEMENS 6GK1502-3CB10 è un Modulo di Collegamento Ottico (OLM) PROFIBUS SIMATIC NET progettato per reti di comunicazione industriali robuste. Questo modulo facilita la conversione dei segnali elettrici PROFIBUS DP in segnali ottici e viceversa, consentendo segmenti di rete estesi, una maggiore immunità alle interferenze elettromagnetiche e l'isolamento galvanico tra i nodi PROFIBUS. Funziona come ripetitore e convertitore di media, essenziale per mantenere l'integrità dei dati e la disponibilità della rete in ambienti di automazione industriale esigenti, inclusi il controllo di processo, l'automazione di fabbrica e i sistemi I/O distribuiti.
Specifiche Tecniche:
- SERIE/FAMIGLIA: SIMATIC NET OLM/P12
- TIPO DI COMPONENTE: Modulo di Collegamento Ottico PROFIBUS (OLM)
- SPECIFICHE ELETTRICHE:
- ALIMENTAZIONE: 24V DC (Nominale)
- ASSORBIMENTO DI CORRENTE: Nominale 180 mA
- VELOCITÀ DI TRASMISSIONE DATI: Fino a 12 Mbit/s (PROFIBUS DP)
- MECCANICHE/FISICHE:
- FATTORRE DI FORMA: Modulo compatto per montaggio su guida DIN
- MATERIALE DELL'ALLOGGIAMENTO: Plastica di grado industriale
- INTERFACCIA/CONTROLLO:
- INTERFACCE ELETTRICHE: 1 x PROFIBUS DP (RS485, D-sub 9 pin femmina)
- INTERFACCE OTTICHE: 2 x Fibra Ottica (Fibra plastica, connettore tipo BFOC)
- SUPPORTO PROTOCOLLO: PROFIBUS DP
- DIAGNOSTICA: LED diagnostici integrati per alimentazione, attività bus e stato collegamento fibra
- AMBIENTALI/MONTAGGIO:
- GRADO DI PROTEZIONE IP: IP20
- TEMPERATURA OPERATIVA: Da 0 a +60 gradi C
- METODO DI RAFFREDDAMENTO: Convezione passiva
- STILE DI MONTAGGIO: Montaggio su guida DIN (35mm)
- COMPATIBILITÀ/APPLICAZIONE:
- TIPO DI RETE: PROFIBUS DP
- APPLICAZIONI: Estensione fieldbus industriale, ambienti soggetti a interferenze elettromagnetiche (EMI), isolamento di segmento, comunicazione PROFIBUS a lunga distanza, sistemi I/O distribuiti, integrazione HMI/SCADA.
