DESCRIZIONE PRODOTTO

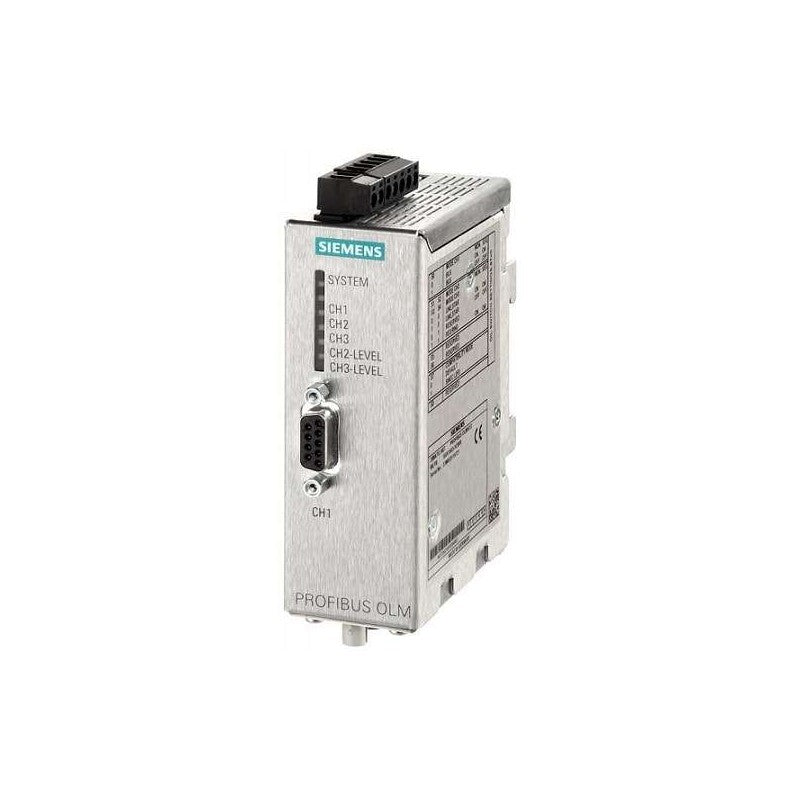

SIEMENS 6GK1503-3CD00 - Modulo di collegamento ottico PROFIBUS P12
Il SIEMENS 6GK1503-3CD00 è un modulo di collegamento ottico (OLM) PROFIBUS SIMATIC NET P12, progettato per convertire i segnali elettrici PROFIBUS DP in segnali ottici per la trasmissione su fibra ottica multimodale. Questo modulo facilita segmenti di rete estesi, fornisce isolamento galvanico e migliora l'affidabilità della comunicazione in ambienti industriali elettromagneticamente rumorosi. È adatto per applicazioni che richiedono un'infrastruttura di comunicazione PROFIBUS DP robusta, inclusi l'automazione di processo, l'automazione di fabbrica e i sistemi di controllo distribuiti.
Specifiche Tecniche:
- SERIE/FAMIGLIA: SIMATIC NET PROFIBUS OLM P12
- TIPO DI COMPONENTE: Modulo di collegamento ottico (OLM)
- SPECIFICHE ELETTRICHE:
- ALIMENTAZIONE: 24V DC (nominale, intervallo da 18.5V a 30.2V DC)
- CONSUMO DI CORRENTE: Circa 150 mA
- VELOCITÀ DATI: Da 9.6 kbit/s a 12 Mbit/s (rilevamento automatico)
- MECCANICHE/FISICHE:
- PORTE: 1x PROFIBUS DP (RS485, D-sub a 9 pin), 2x Fibra Ottica (connettore BFOC/ST)
- TIPO DI FIBRA: Fibra ottica multimodale
- LUNGHEZZA CAVO (OTTICO): Fino a 2000 m per segmento (con fibra multimodale standard)
- LUNGHEZZA CAVO (ELETTRICO): Fino a 100 m (a 12 Mbit/s)
- FATTOR FORMA: Alloggiamento industriale compatto
- MONTAGGIO: Montaggio su guida DIN
- INTERFACCIA/CONTROLLO:
- PROTOCOLLO: PROFIBUS DP (Periferia Decentralizzata)
- DIAGNOSTICA: LED diagnostici integrati per alimentazione, attività bus e stato del collegamento in fibra
- ISOLAMENTO: Isolamento galvanico tra interfacce elettriche e ottiche
- AMBIENTALI/MONTAGGIO:
- GRADO DI PROTEZIONE IP: IP20
- TEMPERATURA OPERATIVA: Da 0 a +60 gradi Celsius
- METODO DI RAFFREDDAMENTO: Raffreddamento a convezione passiva
- COMPATIBILITÀ/APPLICAZIONE: Reti PROFIBUS DP, sistemi di controllo industriali, I/O distribuiti, sistemi SCADA, applicazioni che richiedono lunghezze di segmento PROFIBUS estese o immunità EMI.
