DESCRIZIONE PRODOTTO

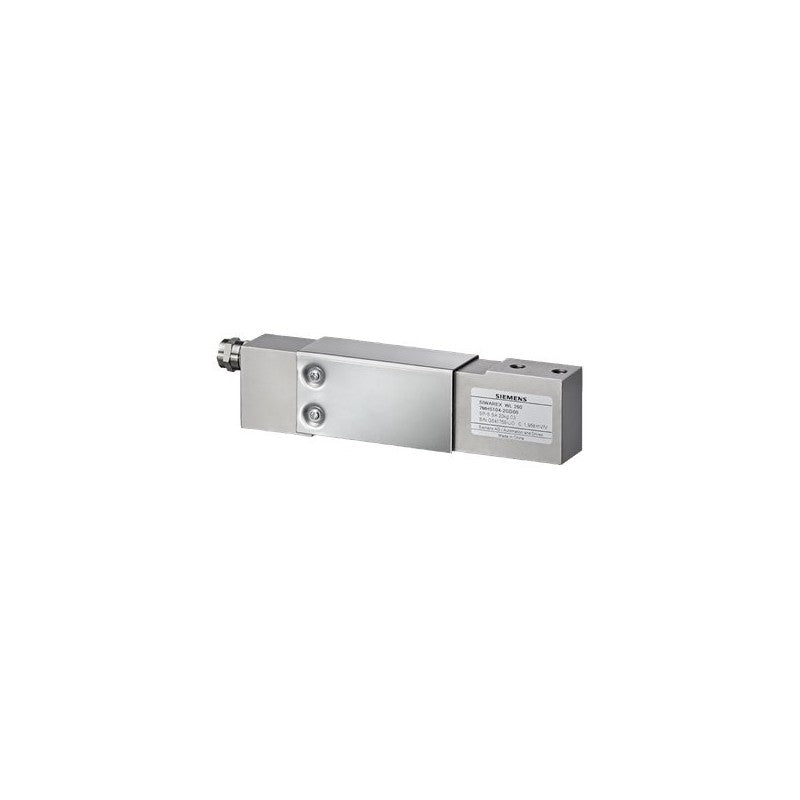

SIEMENS 7MH5104-2PD01-0AD0 - Cella di carico a flessione
La SIEMENS 7MH5104-2PD01-0AD0 è una cella di carico a flessione della serie SIWAREX R, progettata per una misurazione precisa del peso in ambienti industriali. Utilizzando la tecnologia a estensimetri, questo componente fornisce un segnale di uscita analogico mV/V per l'integrazione con l'elettronica di pesatura SIWAREX, facilitando la movimentazione accurata dei materiali, il dosaggio e il controllo dell'inventario in bilance a piattaforma, sistemi di pesatura di serbatoi e sistemi di trasporto. La sua costruzione robusta garantisce un funzionamento affidabile in applicazioni gravose che richiedono elevata precisione e protezione ambientale.
Specifiche Tecniche:
- SERIE/FAMIGLIA: SIWAREX R
- TIPO DI COMPONENTE: Cella di carico a flessione
- SPECIFICHE ELETTRICHE:
- SENSIBILITÀ NOMINALE: 2 mV/V
- TENSIONE DI ECCITAZIONE: da 5 VDC a 15 VDC (Nominale 10 VDC)
- RESISTENZA D'INGRESSO: 350 Ohm +/- 3.5 Ohm
- RESISTENZA D'USCITA: 350 Ohm +/- 3.5 Ohm
- RESISTENZA DI ISOLAMENTO: > 5000 MOhm (a 50 VDC)
- MECCANICHE/FISICHE:
- CARICO NOMINALE: 20 kg
- CLASSE DI PRECISIONE: C3 (OIML R60)
- MATERIALE: Acciaio inossidabile
- LUNGHEZZA CAVO: 3 m
- FATTORE DI FORMA: A flessione, design compatto per integrazione strutturale diretta
- INTERFACCIA/CONTROLLO:
- SEGNALE DI USCITA: Analogico mV/V (tramite cavo schermato a 4 fili)
- FEEDBACK: N/A (sensore passivo)
- AMBIENTALI/MONTAGGIO:
- GRADO DI PROTEZIONE IP: IP67
- TEMPERATURA OPERATIVA: da -10 gradi C a +40 gradi C
- TEMPERATURA DI STOCCAGGIO: da -35 gradi C a +70 gradi C
- STILE DI MONTAGGIO: Fissaggio a bullone, tipicamente con due fori di montaggio per un fissaggio sicuro
- COMPATIBILITÀ/APPLICAZIONE:
- COMPATIBILITÀ: Moduli di pesatura SIWAREX (es. SIWAREX WP231, WP241, WP251, U, FTA, CS)
- APPLICAZIONE: Bilance a piattaforma, pesatura di tramogge e serbatoi, bilance a nastro, sistemi di dosaggio, macchine riempitrici, pesatura di processo.
