OPIS PRODUKTU

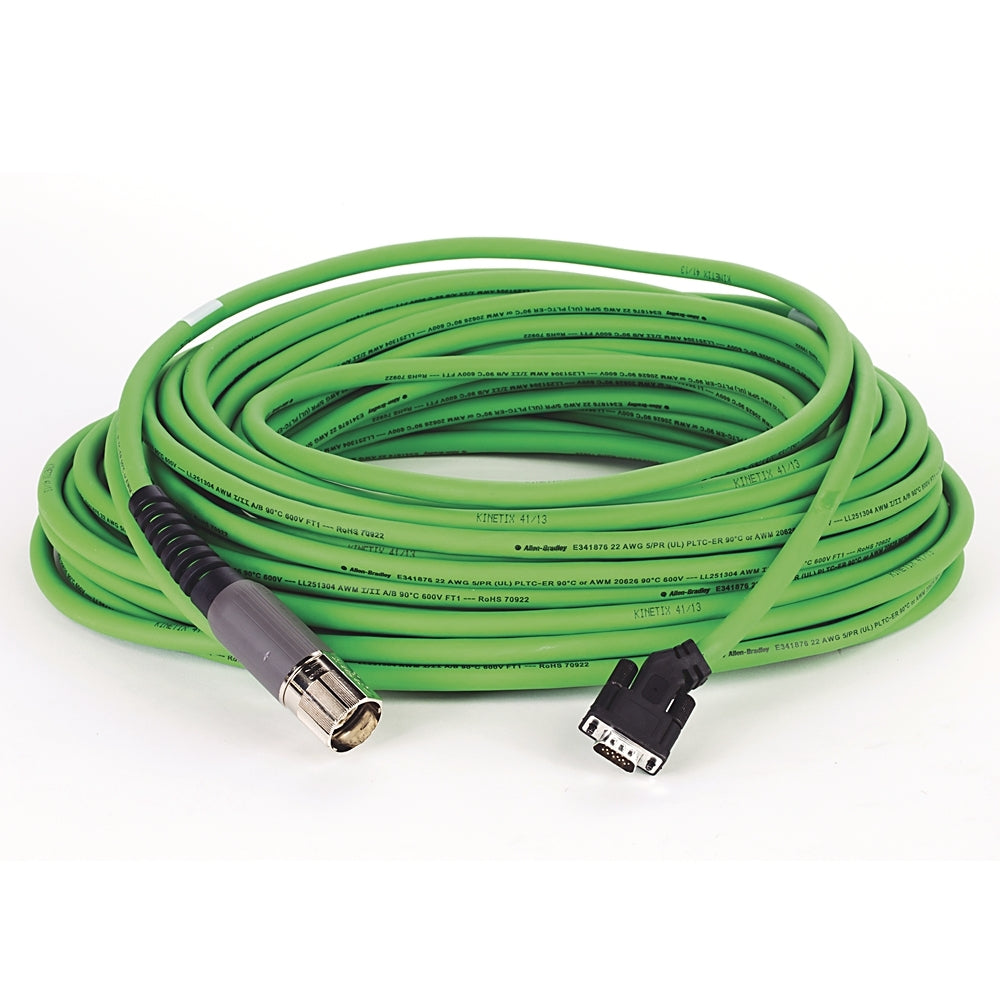

ALLEN BRADLEY 2090-CFBM7DD-CEAA25 - Połączony Kabel Zasilania Silnika, Sprzężenia Zwrotnego i Hamulca
Jest to połączony kabel serii Kinetix 2090, zaprojektowany do przemysłowych zastosowań serwo. Integruje zasilanie silnika, cyfrowe sprzężenie zwrotne i linie sterowania hamulcem DC w jednym zespole, ułatwiając usprawnioną łączność między serwonapędami serii Kinetix 5000, 5100, 5300 lub 5700 a kompatybilnymi serwomotorami ALLEN BRADLEY serii VP. Kabel ten jest przeznaczony do precyzyjnych systemów sterowania ruchem, w tym robotyki, transportu materiałów i maszyn pakujących, zapewniając niezawodną integralność sygnału i dostarczanie mocy.
Specyfikacje Techniczne:
- SERIA/RODZINA: Kabel Kinetix 2090
- TYP KOMPONENTU: Połączony Kabel Zasilania Silnika, Sprzężenia Zwrotnego i Hamulca
- SPECYFIKACJE ELEKTRYCZNE:
- FUNKCJA: Przesyła trójfazowe zasilanie silnika AC, cyfrowe sygnały sprzężenia zwrotnego z enkodera oraz sygnały sterowania hamulcem DC.
- PARAMETRY PRZEWODNIKA ZASILAJĄCEGO: Zaprojektowany dla systemów serwo Kinetix, typowo obsługuje do 480VAC i prądy współmierne do silników serii VP.
- PARAMETRY PRZEWODNIKA HAMULCA: Zaprojektowany do sterowania hamulcem 24VDC.
- MECHANICZNE/FIZYCZNE:
- DŁUGOŚĆ: 7 metrów
- ZŁĄCZE OD STRONY NAPĘDU: Okrągłe, specyficzne dla serwonapędów serii Kinetix 5000, 5100, 5300 i 5700.
- ZŁĄCZE OD STRONY SILNIKA: Okrągłe, specyficzne dla serwomotorów ALLEN BRADLEY serii VP.
- TYP KABLA: Ekranowana, elastyczna konstrukcja kabla przemysłowego.
- INTERFEJS/STEROWANIE:
- INTEGRACJA SYGNAŁU SPRZĘŻENIA ZWROTNEGO: Dedykowane przewodniki dla cyfrowego sprzężenia zwrotnego z enkodera, kompatybilne z różnymi typami enkoderów absolutnych i inkrementalnych używanych w silnikach serii VP.
- INTEGRACJA STEROWANIA HAMULCEM: Dedykowane przewodniki do aktywacji i dezaktywacji hamulca silnika 24VDC.
- PRZESYŁANIE MOCY: Dedykowane przewodniki dla trójfazowego zasilania silnika AC.
- ŚRODOWISKOWE/MONTAŻOWE:
- KLASA OCHRONY IP: IP67 na interfejsach złączy po prawidłowym sparowaniu.
- TEMPERATURA PRACY: Od 0 do 50 stopni Celsjusza (standardowy zakres przemysłowy).
- STYL MONTAŻU: Bezpośrednie połączenie między serwonapędem a serwomotorem.
- KOMPATYBILNOŚĆ/ZASTOSOWANIE:
- KOMPATYBILNOŚĆ Z SERWONAPĘDAMI: Serwonapędy ALLEN BRADLEY Kinetix serii 5000, Kinetix 5100, Kinetix 5300, Kinetix 5700.
- KOMPATYBILNOŚĆ Z SERWOMOTORAMI: Serwomotory ALLEN BRADLEY serii VP (np. VP-A, VP-B, VP-C).
- DOCELOWE ZASTOSOWANIA: Wysokowydajne systemy sterowania ruchem, automatyka przemysłowa, robotyka, maszyny CNC, transport materiałów, urządzenia pakujące.
