OPIS PRODUKTU

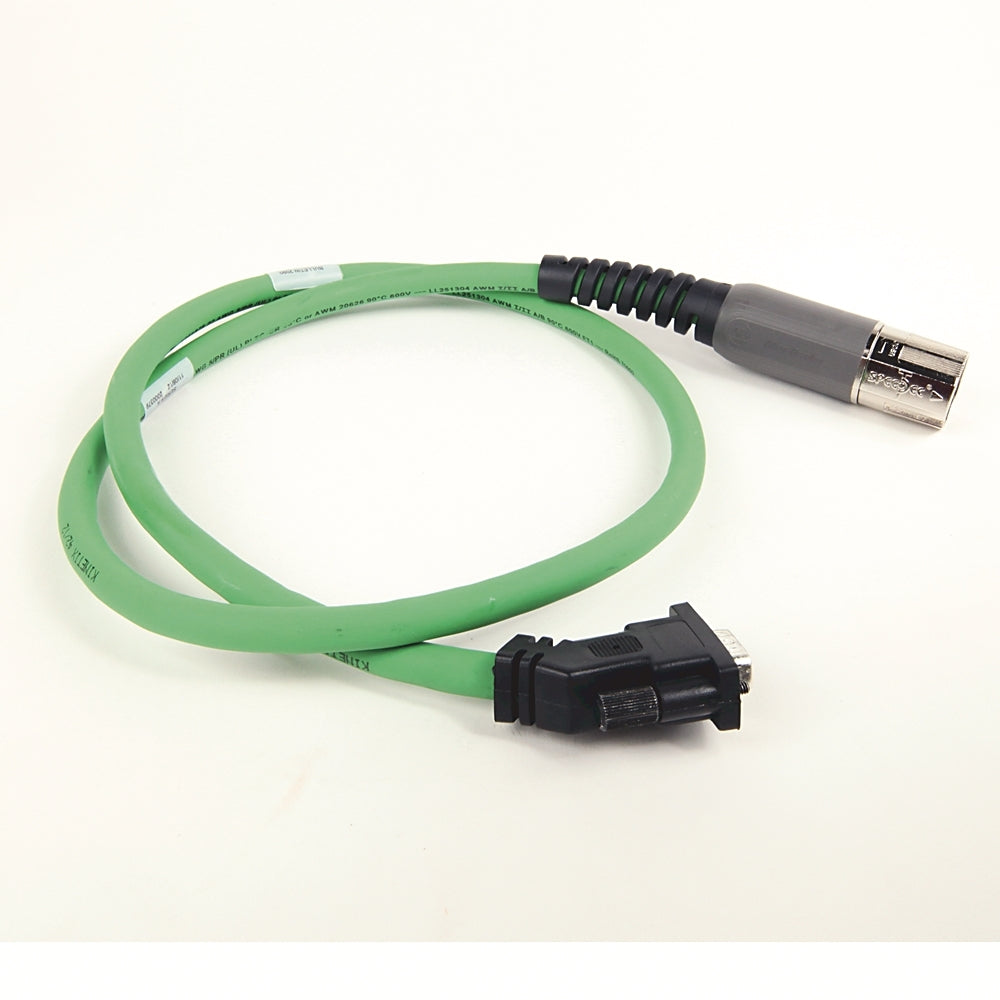

ALLEN BRADLEY 2090-CFBM7DD-CEAA90 - Kabel kombinowany silnika, sprzężenia zwrotnego i hamulca Kinetix
Ten zintegrowany zespół kablowy serii Kinetix 2090 został zaprojektowany w celu zapewnienia solidnej łączności między serwomotorami Allen Bradley Kinetix a serwonapędami Kinetix. Konsoliduje zasilanie silnika, sprzężenie zwrotne i sygnały sterowania hamulcem w jednym, ekranowanym kablu, usprawniając okablowanie i zmniejszając złożoność instalacji w wymagających środowiskach automatyki przemysłowej. Zespół zapewnia wysoką integralność transmisji sygnału i niezawodne dostarczanie mocy, niezbędne do precyzyjnego sterowania ruchem w zastosowaniach takich jak robotyka, maszyny CNC i zautomatyzowane systemy transportu materiałów.
Specyfikacje Techniczne:
- SERIA/RODZINA: Seria kabli Kinetix 2090
- TYP KOMPONENTU: Zespół kablowy kombinowany do zasilania silnika, sprzężenia zwrotnego i hamulca
- SPECYFIKACJE ELEKTRYCZNE:
- PRZEKRÓJ PRZEWODNIKA: Zależy od specyficznych wymagań mocy silnika; zazwyczaj od 1,0 mm² do 6,0 mm² dla przewodów zasilających, mniejsze przekroje dla sprzężenia zwrotnego i hamulca.
- NAPIĘCIE ZNAMIONOWE: Do 600V AC/DC (maksymalne napięcie izolacji dla przewodów zasilających).
- PRĄD ZNAMIONOWY: Do 30A (maksymalna ciągła obciążalność prądowa dla przewodów zasilających, zależna od przekroju i temperatury otoczenia).
- EKRANOWANIE: Ekranowanie o wysokiej gęstości w oplocie i/lub folii dla kompatybilności elektromagnetycznej (EMC) i odporności na zakłócenia.
- OBSŁUGA FAZ: Zaprojektowany do przesyłania zasilania 3-fazowego do kompatybilnych serwomotorów.
- MECHANICZNE/FIZYCZNE:
- DŁUGOŚĆ KABLA: Specyficzne oznaczenie długości (7DD).
- ŚREDNICA KABLA: Zależy od liczby i przekroju przewodów; typowy zakres od 15mm do 35mm.
- KLASA ELASTYCZNOŚCI: Odpowiedni do zastosowań statycznych lub dynamicznych, zależny od specyficznego materiału i konstrukcji płaszcza zewnętrznego kabla.
- MATERIAŁ PŁASZCZA ZEWNĘTRZNEGO: PVC lub PUR klasy przemysłowej, odporny na oleje, płyny chłodzące i ścieranie.
- INTERFEJS/STEROWANIE:
- ZŁĄCZA OD STRONY SILNIKA: Przemysłowe złącza okrągłe do zasilania (np. M40), sprzężenia zwrotnego (np. M23) i hamulca (np. M12 lub zintegrowane w złączu zasilania/sprzężenia zwrotnego).
- ZŁĄCZA OD STRONY NAPĘDU: Specyficzne złącza interfejsu napędów Kinetix, zaprojektowane do bezpośredniego podłączenia do serwonapędów serii Kinetix 5500, 5700, 6000, 6200, 6500, 7000.
- OBSŁUGA PROTOKOŁU SPRZĘŻENIA ZWROTNEGO: Przesyła sygnały dla różnych urządzeń sprzężenia zwrotnego, w tym resolverów, enkoderów inkrementalnych i enkoderów absolutnych (np. Hiperface, EnDat, SSI).
- STEROWANIE HAMULCEM: Dedykowane przewody do załączania i wyłączania hamulca silnika.
- ŚRODOWISKOWE/MONTAŻOWE:
- KLASA IP: IP67 (dla złącz połączonych, zapewniająca ochronę przed pyłem i tymczasowym zanurzeniem).
- TEMPERATURA PRACY: Od -20°C do +80°C (typowa dla przemysłowych zespołów kablowych).
- STYL MONTAŻU: Bezpośrednie połączenie plug-and-play między serwomotorem a serwonapędem.
- KOMPATYBILNOŚĆ/ZASTOSOWANIE:
- KOMPATYBILNE NAPĘDY: Serwonapędy Allen Bradley Kinetix serii 5500, Kinetix 5700, Kinetix 6000, Kinetix 6200, Kinetix 6500, Kinetix 7000.
- KOMPATYBILNE SILNIKI: Serwomotory Allen Bradley Kinetix serii VP, MP, TL.
- DOCELOWE ZASTOSOWANIA: Systemy precyzyjnego sterowania ruchem, robotyka przemysłowa, obróbka CNC, zautomatyzowane linie montażowe, transport materiałów, maszyny pakujące.
